加入电光开关后, 由于光输出时间相对于氙灯触发时间的抖动大大减小, 在此积分时间内
激光工作物质能级贮存的能量起伏也大大减小, 谐振腔输出能量稳定性也相应地提高。表 1
给出了在泵浦电压、染料浓度以及染料盒摆放角度等条件不变的情况下, 加电光开关前后振荡
器输出能量稳定性的对比值。振荡器输出能量相对稳定性为

式中: Xm为输出能量的平均值,Xi为输出能量的各次测量值,n为测量次数从表1中看出,
加入电光开关后, 谐振腔输出能量的平均值提高了25.8%。这是由于谐振腔输出脉冲不是单
一脉冲所致。

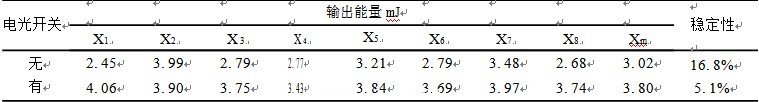

表1有无电光开关对振荡器输出能量的影响

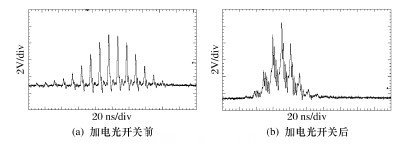

图4  加入电光开关对锁模波形的影响

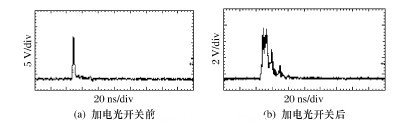

图5加入电光开关对单脉冲波形的影响

由图4图5可见,加入光电开头后,谐振腔的输出光波形变得很差,经过选单后的波形也是如
此。用模拟响应带宽为 6GH z、上升时间为 78 ps、采样 速 率 为 20 GS/ s 的数字 示波器,上升沿时间
响应不大于70 ps 的阴极双平面二极管以及模拟带宽为12 GH z的 宽频带电缆组 成测量系统,选单
后的脉冲波形进行测量,结果为单脉冲几率小于10% ,且脉宽稳定性差。

针对锁模波形变差,做了很多尝试来改善这种状况，其中,降低染料溶液的浓度和使泵浦电压工作在阈值附近可以使锁模波形有所改善, 但
仍不理想。调整染料盒摆放角度对锁模波形的改善作用不大。

4结论
       电光开关的引入可以改善输出能量的稳定性, 提高输出能量, 且输出光的时间抖动也大大
减小。不足之处是使激光器谐振腔输出光波形变得比较差, 导致输出单脉冲几率降低。通过
采取降低脉冲氙灯的工作电压等措施, 可以在一定程度上改善这种状况。
