波片

波片又名延迟片,是利用晶体材料的二次光折射制成的。E光和O光通过二次折射晶体改变了折射方向,延迟公式:δ=2πd(ne-no)/λ,从公式中可以看到延迟精度由硬度d决定。

标准波片有:全波片(λ),λ/2,λ/4,λ/8四种,广泛运用来分析光的各种偏振态。

波片规格

精度等级Tolerances

低精度

一般精度

高精度

尺寸公差 (mm)

±0.20

±0.10

+0.01/-0.01

厚度公差 (mm)

±0.20

±0.1

±0.005

光洁度

Ⅴ(80-50)

Ⅳ(60-40)

Ⅰ(10-5)

波前误差 @632.8nm

λ per 25mm

λ/4per 25mm

λ/20 per 25mm

有效通光口径

80%

90%

100%

平行度

3-5′

1′

3 ″

晶体定向精度

5′

1′

30″

倒边

0.3±0.20mmx45°或根据客户要求

不倒边

镀膜

R<0.2%

常规波长的波片(nm)

532、632.8、650、808、830、1064、1310、1550

波片的序列号: J(炬科)11(棱镜)A(波片种类)-波片形状

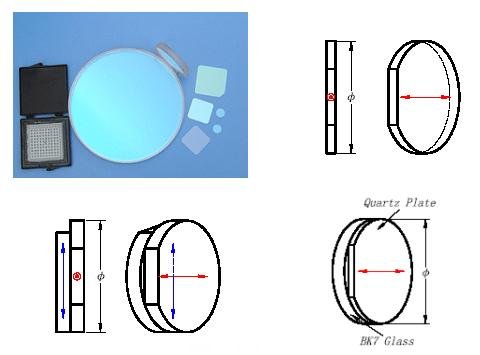

根据使用用途不同,可以将波片分为:

1101多级波片

1102 低级波片

1103 零级波片

1104真零级波片
