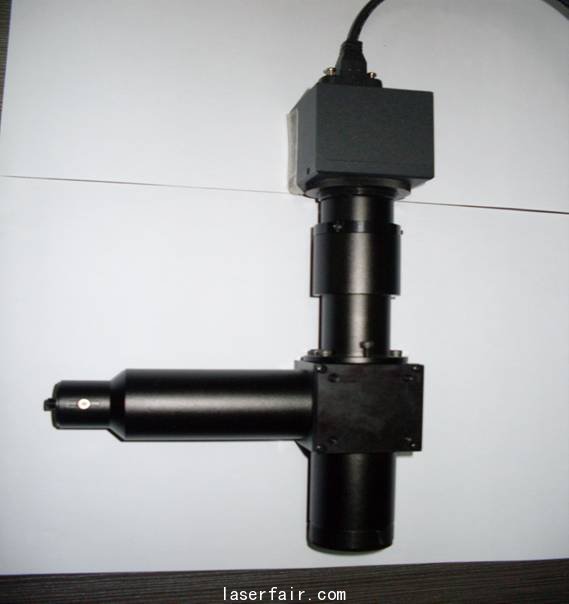

同轴监控光纤聚焦镜

一、产品功能与应用:
  适用于带发散角的光纤激光器,用作激光光束准直与聚焦,并能对聚焦面的工作情况进行实时监控。可应用于光纤切割机,作切割与割缝观测。

二、产品工作原理:

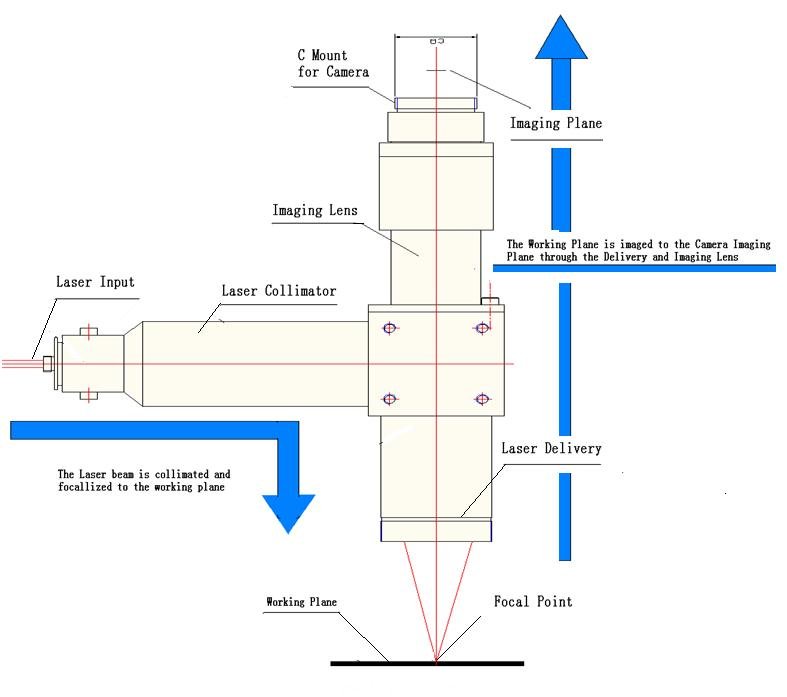

  本产品由准直镜组、聚焦镜组以及成像镜组构成。如下图所示:
激光从入射端入射后,由准直镜组准直,然后经聚焦镜组聚焦至工作平面。工作平面通过聚焦镜组与成像镜组成像到成像面,并由相机接收。产品结构紧凑,稳定性高。


三、产品数据表:

入射激光数值孔径

0.175

入射激光标准波长

808nm

光谱范围

790 – 820nm

聚焦光斑

70um

后工作距规格

60mm,80mm,100mm

监控区域半径

7mm,6mm,4.5mm

监控波段

可见光
