半导体激光器

nNIGHT高效率光纤耦合半导体激光器模块

星之球激光 来源:nNIGHT2011-08-04 我要评论(0 )

nLIGHT的Pearl高效率光纤耦合半导体激光器模块,80x 或 88x nm 用于泵浦钕 (Nd) 基材料,78x 到 79x nm 用于泵浦铥 (Tm) 和钬 (Ho) 基材料,938 nm用于泵浦盘式激光器,...

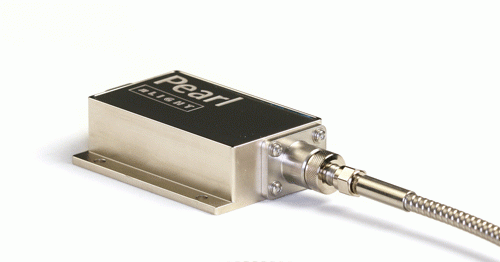

nLIGHT的Pearl™高效率光纤耦合半导体激光器模块,80x 或 88x nm 用于泵浦钕 (Nd) 基材料,78x 到 79x nm 用于泵浦铥 (Tm) 和钬 (Ho) 基材料,938 nm用于泵浦盘式激光器,其它波长从639 nm到2050 nm可定制。

它们还拥有理想的低数值孔径 (NA) 的输出光,是端泵晶体棒以实现卓越TEM00模性能的理想选择,还有600 μm芯径光纤或平行光输出配置可选。



  • nXLT™二极管保护
  • 光纤可插拔
  • 即插即用

  • 效率高
  • 可靠性高
  • 工作电流低
  • 结构紧凑

  • 泵浦全固态激光器
  • 泵浦盘式激光器
  • 牙医
  • 皮肤医疗
  • 材料加工
  • 照明
  • 投影显示
  • 娱乐

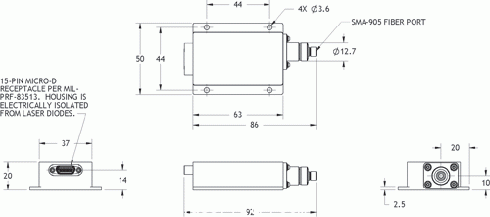

产品参数指标 机械图纸

  P430-0808 P440-0808 P450-0808
光学性能
中心波长 nm 808 808 808
中心波长偏差 nm ± 3 ± 3 ± 3
连续输出功率 W 30 40 50
光纤芯径 µm 400 400 400
光束发散角 NA1 0.18 0.18 0.18
光谱宽度 (FWHM) nm < 3 < 3 < 3
斜率效率 W / A 6.2 8.2 10.3
电学性能
总转换效率 % 48 48 48
阈值电流 A 1.0 1.0 1.0
工作电流 A 5.8 5.8 5.8
工作电压 V 11.0 14.5 18.2
串联电阻 Ω 0.20 0.25 0.30
机械性能
存储温度#p#分页标题#e#2 °C -30 - +60 -30 - +60 -30 - +60
重量 gr < 450  < 450 < 450
热学性能
热阻3 °C / W 0.4 0.3 0.2
工作温度 °C +15 - +35 +15 - +35 +15 - +35
波长温度系数4 nm / °C 0.28 0.28 0.28
1 数值孔径 (NA) 指包围90%光纤输出功率角的半角的正弦值。
2 存储和工作时需要低于结露点的非冷凝环境。
3 热阻是每增加1 W功率时二极管结处温度的漂移。
4 波长温度系数指二极管结处温度每变化一度时波长的漂移。
