半导体激光器

nNIGHT高亮度光纤耦合半导体激光器模块

星之球激光 来源:nNIGHT2011-08-04 我要评论(0 )

nLIGHT的Pearl高亮度光纤耦合半导体激光器模块波长有91x和97x nm,可用于泵浦掺饵或掺镱光纤激光器,它们有理想的低数值孔径 (NA) 的输出光,耦合进光纤合束器时损耗低...

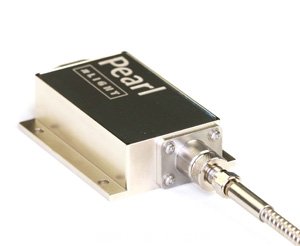

nLIGHT的Pearl™高亮度光纤耦合半导体激光器模块波长有91x和97x nm,可用于泵浦掺饵或掺镱光纤激光器,它们有理想的低数值孔径 (NA) 的输出光,耦合进光纤合束器时损耗低,而且可增加直接材料加工应用时的工作距离。

通过nLIGHT的高亮度nXLT™单管激光器和专有的高效光纤耦合的光学设计之间的耦合,Pearl™系列产品提供无与伦比的可靠性和高效率。



  • nXLT™二极管保护
  • 200 µm芯径高亮度光纤
  • >50%墙插效率
  • 即插即用

  • 效率高
  • 可靠性高
  • 工作电流低
  • 结构紧凑

  • 泵浦光纤激光器
  • 牙医
  • 材料加工
  • 外科手术

产品参数指标 机械图纸

   P2-050-0915-5 P2-050-0980-3
光学性能
中心波长 nm 915 980
中心波长偏差 nm ± 5 ± 3
连续输出功率 W 50 50
光纤芯径 µm 200 200
光束发散角 NA1 < 0.2 < 0.2
光谱宽度 (FWHM) nm < 5 < 3.5
斜率效率 W / A 10.7 10.7
电学性能
总转换效率 % 54 54
阈值电流 A 0.5 0.5
工作电流 A 5.3 5.3
工作电压 V 17.5 17.5
串联电阻 Ω 0.4 0.4
机械性能
存储温度范围#p#分页标题#e#2 °C -30 - +60 -30 - +60
重量 (+/- 5%) gr 100 100
热学性能
热阻3 °C / W 0.4 0.2
工作温度 °C +15 - +35 +15 - +35
波长温度系数4 nm / °C 0.28 0.28
1 数值孔径 (NA) 指包围90%光纤输出功率角的半角的正弦值。
2 存储和工作时需要低于结露点的非冷凝环境。
3 热阻是每增加1 W功率时二极管结处温度的漂移。
4 波长温度系数指二极管结处温度每变化一度时波长的漂移。
