扫描振镜

数字振镜

星之球激光 来源：金海创科技2011-08-06 我要评论(0 )

数字振镜 JD2203数字振镜技术指标如下： 数据传送方式 传XY-100协议 模拟输入阻抗 100K 位置输出阻抗 1K 位置信号输入范围 10V(MAX) 电机摆动角度 20 电机小角度摆动速...

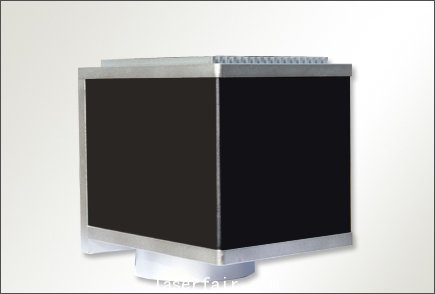

数字振镜




JD2203数字振镜技术指标如下：
数据传送方式 传XY-100协议
模拟输入阻抗 100KΩ
位置输出阻抗 1KΩ
位置信号输入范围 ±10V(MAX)
电机摆动角度 ±20°
电机小角度摆动速度 <600us
位置信号输入比例系数 0.5V／°
电子线路稳定度 20PPM／℃
输入电压要求 ±24VDC
线性度 99.9%
带载镜片 Ø10mm光斑以下

JD2205数字振镜技术指标如下：
数据传送方式 传XY-100协议
模拟输入阻抗 100KΩ
位置输出阻抗 1KΩ
位置信号输入范围 ±10V(MAX)
电机摆动角度 ±20°
电机小角度摆动速度 <600us
位置信号输入比例系数 0.5V／°
电子线路稳定度 20PPM／℃
输入电压要求 ±24VDC
线性度 99.9%
带载镜片 Ø12mm光斑以下

JD2808数字振镜技术指标如下：
数据传送方式 传XY-100协议
模拟输入阻抗 100KΩ
位置输出阻抗 1KΩ
位置信号输入范围 ±10V(MAX)
电机摆动角度 ±20°
电机小角度摆动速度 <800us
位置信号输入比例系数 0.5V／°
电子线路稳定度 20PPM／℃
输入电压要求 ±24VDC
线性度 99.9%
带载镜片 Ø20mm光斑以下



转载请注明出处。
