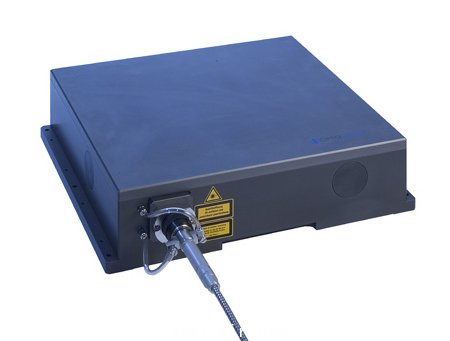

OPTOTOOLS™ OEM工业光纤耦合半导体激光器模块
nLIGHT的Optotools™ OEM工业光纤耦合半导体激光器，用于满足苛刻工业环境和应用的需求。高亮度模块的光束质量可以媲美灯泵YAG激光器，同时具有更高的可靠性和更紧凑的结构，被动冷却和更高的效率使得安装和运行成本更低。
这类模块功率高达600 W，输出光纤芯径为300 µm，数值孔径为0.2NA。
|
- 连续输出功率高达600 W
- ± 30 mm mrad光束质量
- 内置反馈详细状态的控制电路指示光可选
- 可选择适合行业标准工业光纤的光纤接收器
- 兼容通用加工头
- 极好的光束质量 - 媲美灯泵YAG激光器
- 高功率高效率
- 超标准的可靠性
- 工业应用的合理设计lications
- 被动冷却技术－无需去离子 (DI)
- 易于系统集成和免维护运行
- 塑料焊接
- 软焊
- 金属焊接
- 熔覆和涂覆
- 材料加热
- 激光硬化
- 混合应用
|
|
| |
DL-OEM-0100-030-W-M |
DL-OEM-0200-030-W-M |
DL-OEM-0300-030-W-M |
| 光学性能 |
| 功率 |
W |
100 |
200 |
300 |
| 短期稳定性 (开/关, < 10 sec) |
% |
< 5 |
< 5 |
< 5 |
大于24小时的稳定性
(同一工作温度) |
% |
± 1 |
± 1 |
± 1 |
| 波长 |
nm |
980 |
980 |
980 |
| 波长偏差 |
nm |
± 5 |
± 5 |
± 5 |
| |
|
|
|
|
| 指示激光 (可选) |
| 波长 |
nm |
635 |
635 |
635 |
| 功率 |
mW |
< 1 |
< 1 |
< 1 |
| |
|
|
|
|
| 光纤性能 |
| 光纤连接器 |
|
SMA 905/4 mm/LLK-LP |
SMA 905/4 mm/LLK-LP |
SMA 905/4 mm/LLK-LP |
| 光纤长度 |
m |
5 |
5 |
5 |
| 数值孔径#p#分页标题#e#1 |
NA |
0.2 |
0.2 |
0.2 |
| 纤芯直径 |
μm |
300 |
300 |
300 |
| |
|
|
|
|
| 电学性能 |
工作电压
(最大值) |
V |
28 |
56 |
84 |
| 工作电流(最大值) |
A |
8 |
8 |
8 |
| 转换效率 (典型值) |
% |
> 40 |
> 40 |
> 40 |
| 阈值电流 (典型值) |
A |
1 |
1 |
1 |
| |
|
|
|
|
| 热学性能 – 非冷凝环境2 |
| 存储温度 |
°C |
-20 - 50 |
-20 - 50 |
-20 - 50 |
| 工作湿度 |
% |
5 - 95 |
5 - 95 |
5 - 95 |
| 冷却功率(最大值) |
W |
150 |
300 |
400 |
| 冷却水温 |
°C |
20 |
20 |
20 |
| 温度稳定性 |
°C |
± 0.2 |
± 0.2 |
± 0.2 |
|
压力差 ΔP (最大值)
|
psi |
14.5 |
14.5 |
14.5 |
| 流速 (最小值) |
ltr/min |
0.5 |
1 |
1.5 |
| 外部冷却器粒子过滤器尺寸 |
μm |
100 |
100 |
100 |
| 水质 |
纯净水– 建议蒸馏水 |
| |
|
|
|
|
| 机械性能 |
| 尺寸 (w x h x d) |
mm3 |
待定 |
| 重量 |
kg |
待定 |
| |
|
|
|
|
| 通信接口 |
| DB9 |
|
RS232 |
| DB44 |
|
模拟/数字接口 |
| |
DL-OEM-0400-030-W-M |
DL-OEM-0500-030-W-M |
DL-OEM-0600-030-W-M |
| 光学性能 |
| 功率 |
W |
400 |
500 |
600 |
| 短期稳定性 (开/关, < 10 sec) |
% |
< 5 |
< 5 |
< 5 |
大于24小时稳定性
(同一工作温度) |
% |
± 1 |
± 1 |
± 1 |
| 波长 |
nm |
980 |
980 |
980 |
| 波长偏差 |
nm |
± 5 |
± 5 |
± 5 |
| |
|
|
|
|
| 指示激光 (可选) |
| 波长 |
nm |
635 |
635 |
635 |
| 功率 |
mW |
< 1 |
< 1 |
< 1 |
| |
|
|
|
|
| 光纤性能 |
| 光纤连接器 |
|
LLK-LP |
LLK-HP |
LLK-HP |
| 光纤长度 |
m |
5 |
5 |
5 |
| 数值孔径#p#分页标题#e#1 |
NA |
0.2 |
0.2 |
0.2 |
| 光纤芯径 |
μm |
300 |
300 |
300 |
| |
|
|
|
|
| 电学性能 |
| 工作电压(最大值) |
V |
112 |
140 |
168 |
| 工作电流(最大值) |
A |
8 |
8 |
8 |
| 转换效率 (典型值) |
% |
> 40 |
> 40 |
> 40 |
| 阈值电流 (典型值) |
A |
1 |
1 |
1 |
| |
|
|
|
|
| 热学性能 – 非冷凝环境2 |
| 存储温度 |
°C |
-20 - 50 |
-20 - 50 |
-20 - 50 |
| 工作湿度 |
% |
5 - 95 |
5 - 95 |
5 - 95 |
| 冷却功率(最大值) |
W |
550 |
700 |
800 |
| 冷却水温 |
°C |
20 |
20 |
20 |
| 温度稳定性 |
°C |
± 0.2 |
± 0.2 |
± 0.2 |
|
压力差 ΔP (最大值)
|
psi |
14.5 |
14.5 |
14.5 |
| 流速(最小值) |
ltr/min |
2.0 |
2.5 |
3.0 |
| 外部冷却器粒子过滤器尺寸 |
μm |
100 |
100 |
100 |
| 水质 |
纯净水－建议蒸馏水 |
| |
|
|
|
|
| 机械性能 |
| 尺寸 (w x h x d) |
mm3 |
待定 |
| 重量 |
kg |
待定 |
| |
|
|
|
|
| 通信接口 |
| DB9 |
|
RS232 |
| DB44 |
|
模拟/数字接口 |
|
