螺旋式排屑装置

星之球科技 来源:山东东方数控机床部件制2011-08-11 我要评论(0 )

排屑器 螺旋式排屑装置 本装置通过减速机驱动带有螺旋叶的旋转轴推动物料向前(向后),集中在出料口,落入指定位置,该机结构紧凑,占用空间小,安装使用方便,传动环...

排屑器

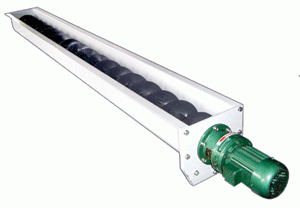

螺旋式排屑装置
   本装置通过减速机驱动带有螺旋叶的旋转轴推动物料向前(向后),集中在出料口,落入指定位置,该机结构紧凑,占用空间小,安装使用方便,传动环节少,故障率极低,尤其适用于排屑空间狭小,其他排屑形式不易安装的机床。
   主要有以下四种形式:1有旋转轴,集屑槽;2有旋转轴,无集屑槽;3无旋转轴,有集屑槽;4无芯,无集屑槽,并可以与其他排屑装置组合起来使用.

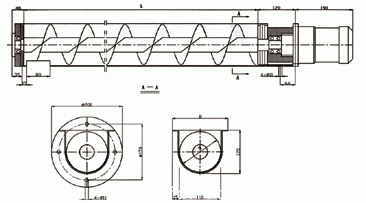

工程图



型号

Model

叶片直径Screw diameter 叶片节距width of step 排屑槽长度
length of transpoort grove
排屑槽宽度
Width of transpoort grove
排屑量capacity 电机功率power of motor
80 80 72 500-4000 120 150 120 180 250
100 100 100 500-5000 140 180 180 250 370
120 120 122 500-6000 160 210 250 370 550
