1.概述和背景

Shintech开发了新功能，尤其对LC透镜研究和设计很有帮助。

【LC透镜需要thicker cell gap】

LC透镜有较高的延迟值，超过几千纳米，间隙厚度需要做得更厚来得到更高的阻滞值。

【LC材料与电场】

LC材料响应电场，更厚的间隙带可以产生更高的应用电压，这样，LC透镜就要求高电势差。

LC透镜需要高电势差

2.高阻膜和频率

有两种模拟方法，一个是dynamics，另一种是statics，statics通常用来获得V-T曲线图，这里我们需要考虑statics模拟方式中电压的意义。电压频率应该为0[HZ]，换句话说，statics是在DC假设的条件下计算出来的。

我们将AC假设和高阻材料加入到新静力学中。LC透镜研究人员在此条件下成功地减少了应用电压，此为一个很大的设计技术革新。

Shintech LCD Master只能用AC假设的static和高阻材料来模拟LC透镜

3.举例

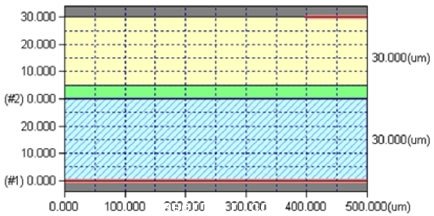

下图绿色部分表示高阻层，红色线表示电极。

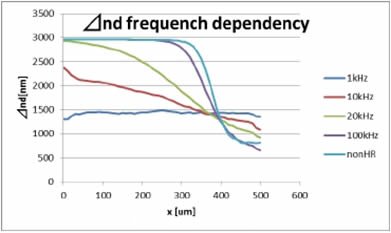

下图表示⊿nd曲线图，延迟值取决于应用电压波形频率。

4.LCD Master/3D statics与AC假设

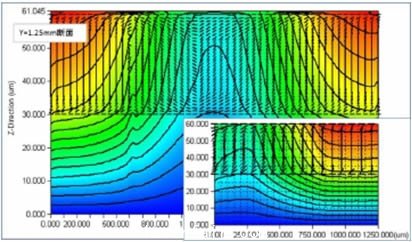

AC假设下的Statics和高阻函数不仅能在LCD Master/2D中被执行，在LCD Master/3D中也可被执行，然而，三维中需要很长的时间来得到3D结果，对于3D仿真，您需要高性能计算机才能运行得出结果。

5.LCD Master/eWave

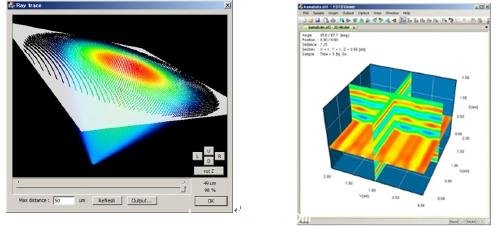

LCD Master 通常使用2X2或者4X4光学运算法则，即用一阶麦克斯韦方程解算器来进行求解，然而，为了获得更多精确的结果，也用到二阶或三阶麦克斯韦方程解算器，即LCD Master/eWave，开始被应用。其特性如下：

1) LC导向数据，将自动输出到eWave

2)对于LC透镜研究者，在远场进行参数评估是很重要的是可能的。

3) eWave使用特殊的运算法则来减少计算时间。

6.Micro测量仪

OPTIPRO/Micro可以测量10um大小的高阻膜，LCD Master可以输出高阻滞值，这在第三章讲过，LC透镜研究人员可以很容易地比较测量和仿真结果。

7.结论

AC假设的Statics，高阻材料和eWave，这种组合加快并保证这种高阻膜LC透镜高科技术的发展。LC透镜研究人员同样也可以通过OPTIPRO/Micro产生的每一个弥散点大小确认实际面板阻滞空间分布。
