范例用于：设计一个衍射光学元件扩散光束，使光束偏折沿着X轴

关键词：衍射光学，衍射光学元件，扩散器，线聚焦

要求工具箱：Diffractive Optics Toolbox Basic

相关范例：DO.2;DO.3;DO.8

建模任务

照射光束的光强 衍射扩散器线聚焦强度
相位层：4
像素尺寸：>0.1um
口径：1.4mm

建模任务


照射光束参数
波长：632.8nm
激光束直径（1/e2）：700um

建模任务


希望得到的输出场参数
直径：5mm
效率：>80%
噪声极限：5%

因为相干入射，最后光分布将包含小斑点

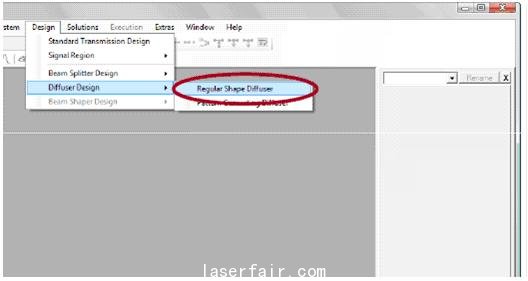

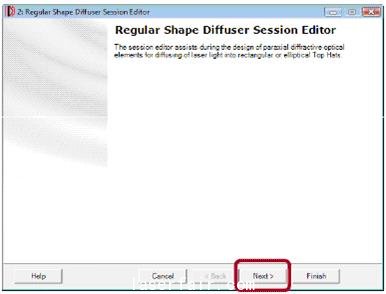

建立设计参数

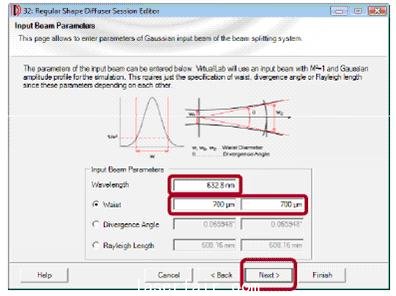

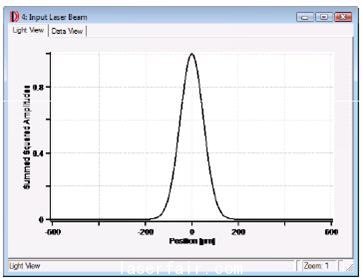

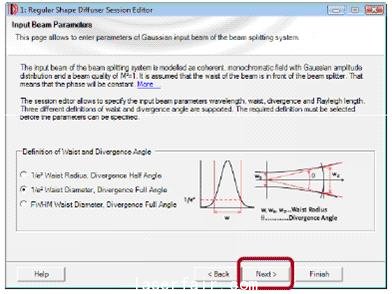

照射光束定义

照射光束定义



照射光束定义

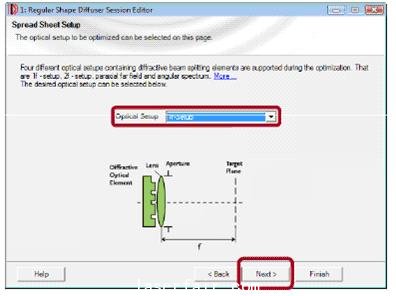

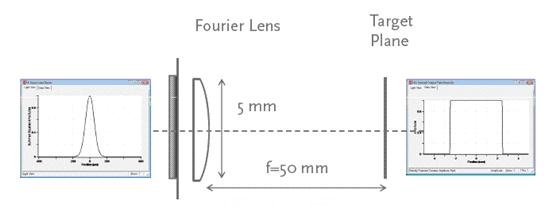

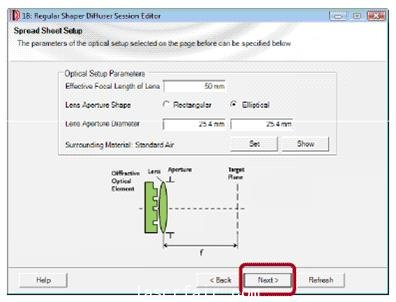

光学装置



光学装置

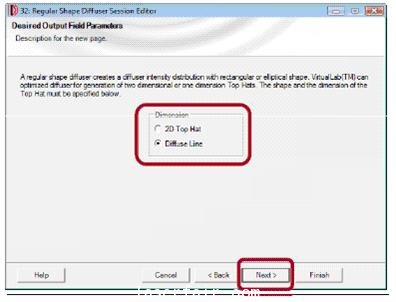

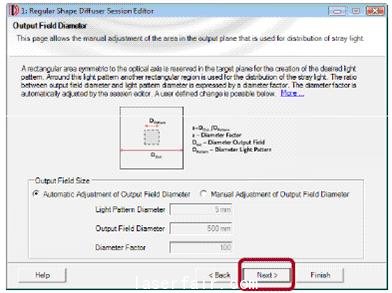

所要得到的输出场定义

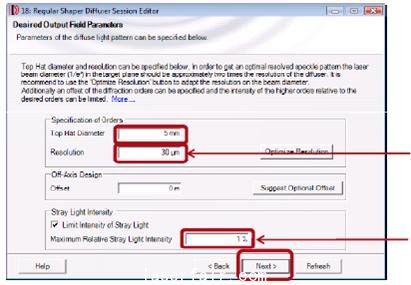

所要得到的输出场定义


自动计算，但是用户可以进行修改

杂光限制可以达到更小

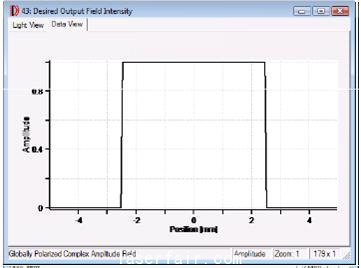

想要得到的输出场定义

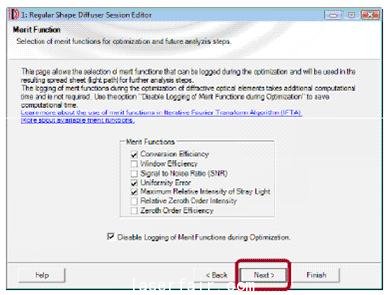

优化函数选择

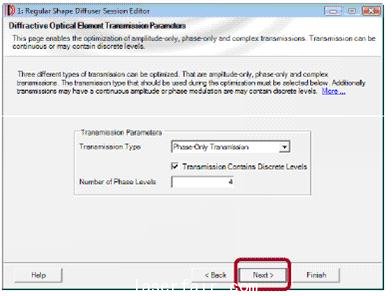

扩散器参数

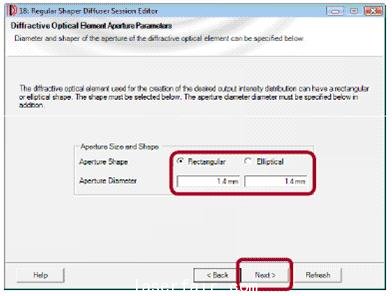

扩散器参数

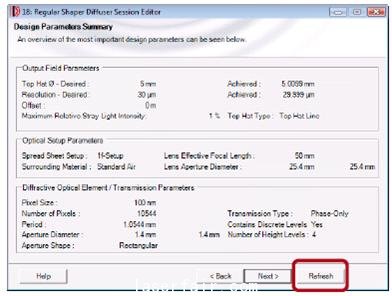

总结

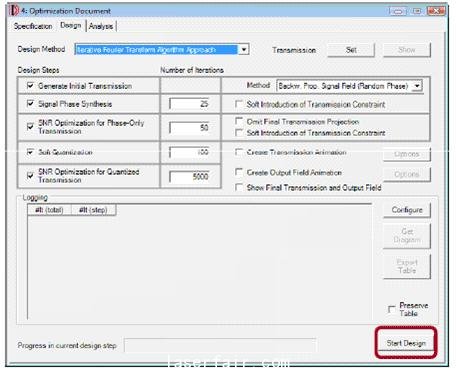

扩散器优化



扩散器优化

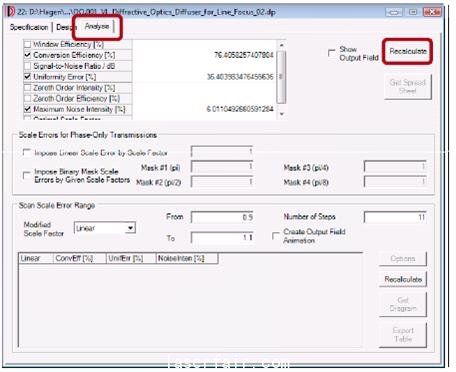

在Analysis Page可以计算扩散器产生输出场的优化函数结果

重复优化同时保留最优的扩散器传输

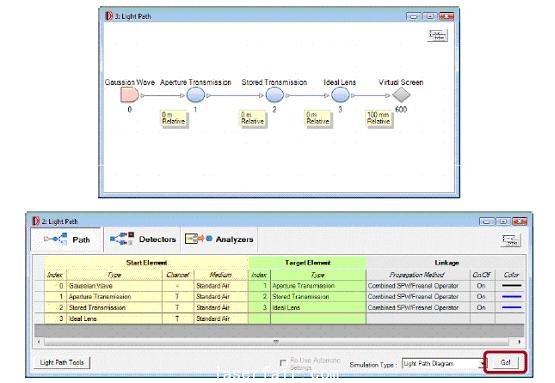

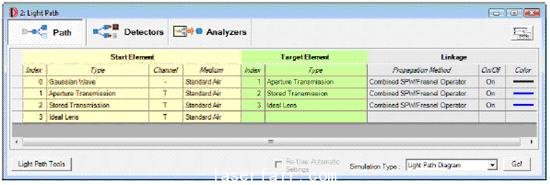

光路径

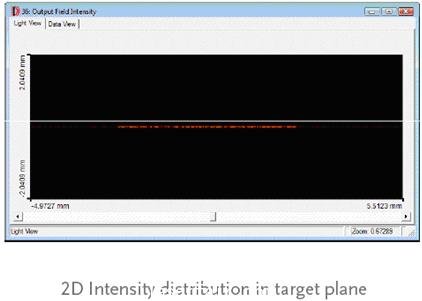

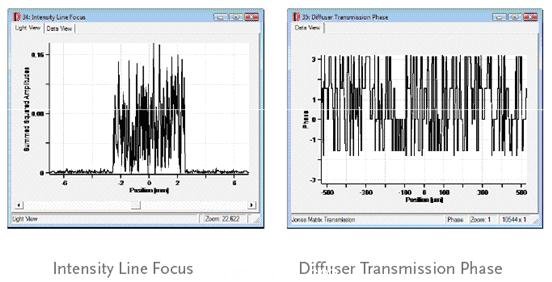

模拟结果

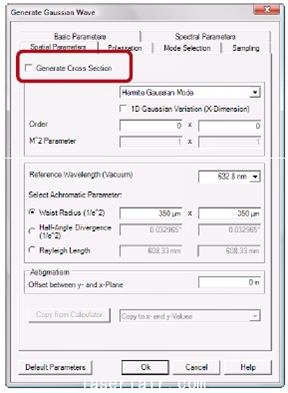

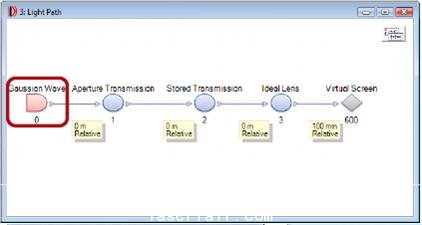

光路径 双击Gaussian Wave光源 Gaussian Wave 光源 反选Generate Cross Section 点击Ok按钮 模拟结果 结论   VirtualLAB辅助用户客户设计衍射光学元件用于产生扩散线（diffuse lines）或顶环(Top Hats). 辅助设计步骤同时能使在衍射光学无经验的光学工程师们从目前的发展中获益
