使用LightTools 照明设计软件，当照明系统设计完成后，我们需要知道系统的光效利用率是多少。

如果要得到准确的结果，就需要在光学系统中设定正确的材质、表面属性等。

这里我们仅介绍在设定准确的属性参数的前提下如何查看光效结果。

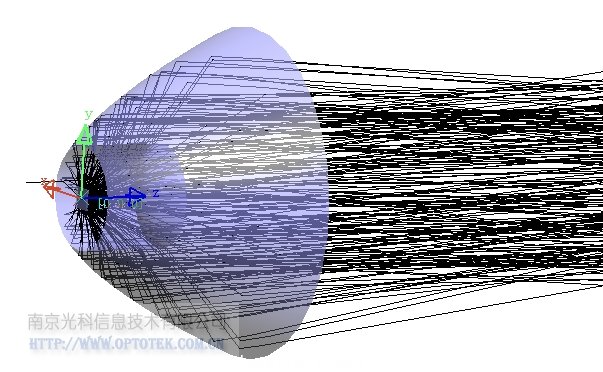

使用一个照明实例来进行说明，下面是我们的光学系统：

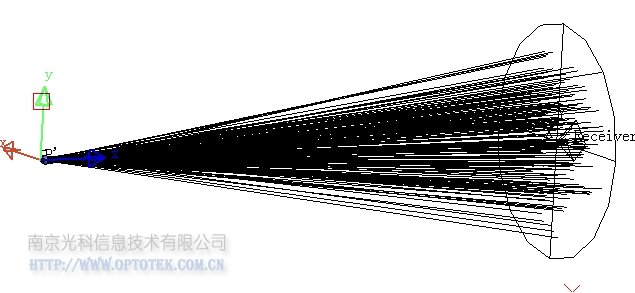

整体光路，在进行光线追迹后的效果。

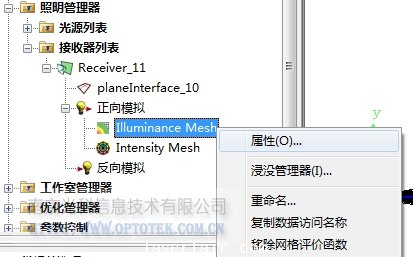

查看接受器上的照度网格。

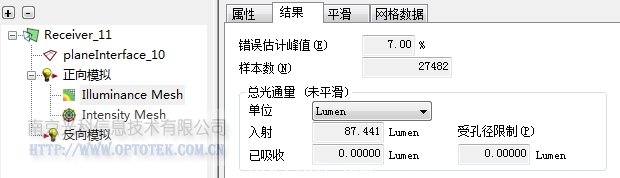

照度网格结果，其中我们关注的是入射到此接收器上的光通量为87.441 lm。

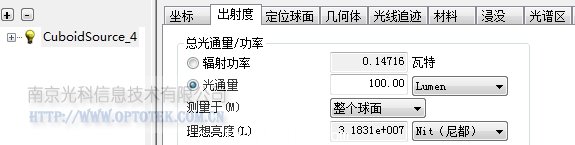

确认一下光源发射的光通量，为100 lm。



结论：光效为87.441lm / 100lm= 87.441%。

除此之外，在这个结果数据上您还可以看到：平均照度，最大、最小照度等信息。
