产品介绍

产品特点
* Pc104总线，可靠性高
* 4轴，电机点位运动控制
* 最大输出脉冲频率400KHz
* 软件实现多轴直线插补和2轴圆弧插补
* 可选择梯形或S形速度曲线
* 运动中可实时变速
* 多轴同时启停
* 16位通用数字输入口，光电隔离
* 12位通用数字输出口，光电隔离
* 一块CPU卡上可同时使用8块运动控制卡，最多32轴

产品概述
      DMC4420运动控制卡是一款价格便宜、编程简易的PC104总线4轴运动控制卡，其集成度高，可靠性强，非常适合于嵌入式运动控制系统的使用。DMC4420最多可控制4轴，每轴位置指令脉冲频率可达400KHz，可用单路脉冲（脉冲/方向）或双路脉冲（正脉冲/负脉冲）方式输出，可以是差分式或单端式接口，适合于控制各种电机。DMC4420主要用于多轴点位运动控制，也可用软件实现多轴直线插补、2轴圆弧插补等功能。DMC4420卡有16路通用数字输入端口，12路通用数字输出端口。所有I/O信号都为光电隔离。

主要应用领域
电子产品装配、测量设备
半导体、LCD生产设备
激光加工设备
机器视觉及自动检测设备
生物、医学自动采样、处理设备
特殊数控机床
高级游戏控制

运动控制指标

运动控制I/O接口信号

通用数字I/O

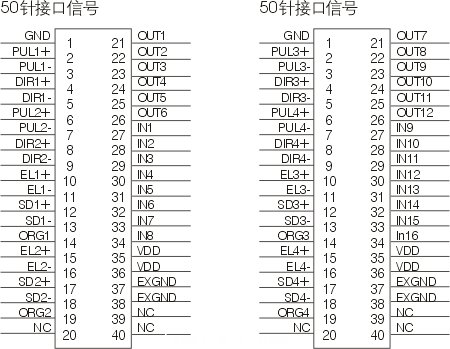

接口插座定义

软件支持
Windows 平台
驱动软件、函数库支持Windows XP/2K/NT/98/WinCE
推荐使用VB/VC++/CB编程工具
MOTION4000演示软件
MOTION4000演示软件可帮助客户调试运动函数、检测硬件系统

订货信息
