FRED 怎样呈现辐照度图

星之球激光 来源:讯技科技2011-10-09 我要评论(0 )

FRED 以四色的面板呈现辐照度图。左上方是一个等大的伪彩色图,它显示的是在选中分析面上单元功率。 右边的刻度显示的是这个图中的功率等级。 右上和左下的面板是左上面...



FRED 以四色的面板呈现辐照度图。左上方是一个等大的伪彩色图,它显示的是在选中分析面上单元功率。 右边的刻度显示的是这个图中的功率等级。 右上和左下的面板是左上面板的横截面。点击左上方图中的任一处,一个横截面将会出现在水平以及垂直两个方向,在这个位置的坐标和辐射将会显示在这个左上方的面板的左下角。右下方的图显示在这个分析面上定义的各个像素的数量和光线。如果用户点击右下方的图,就可以看到每个探测器像素的相对误差。这是一个很好的方式让你知道是否已经追迹了足够多的光线来为系统绘制有效的辐照度图, 这点对于照明系统来说尤其重要。两个双胶合透镜系统的辐照图在下图9中显示。

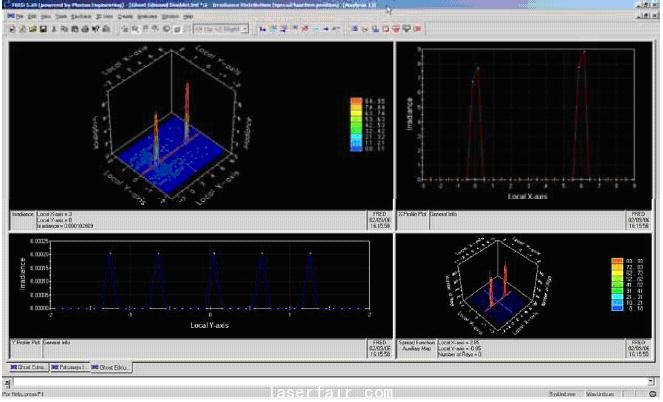

图9—双胶合透镜系统的辐射图

只看一个面板的时候,鼠标左键双击界面。因为接下来的两个图是为左上的面板而制的。

如果立刻用鼠标右键点击左上面板,可以选择刻度数据选项来获得鬼像光线的具体信息。 在选择了缩放数据选项,菜单也显示了以后, 选择对数选项,点击OK键查看图10。 如用右键再次点击左上的面板并且选择透视图,将会取消选项并且会有一个2D 的图像出现在图11。

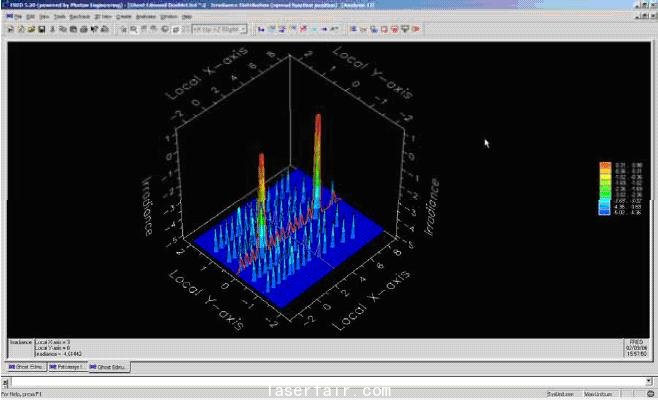

图10—双胶合透镜系统的对数缩放辐照度图

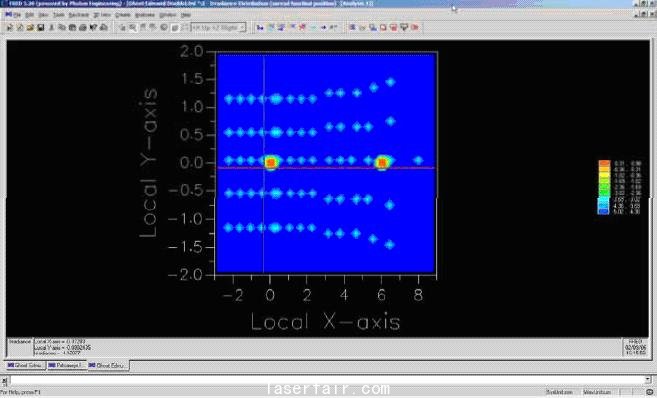

图11—对数缩放辐照图的2D 画面
