本方案是为某水利水电单位，要求测量管道部件内径，设计方案基于光电测量检测技术。

一．测量原理

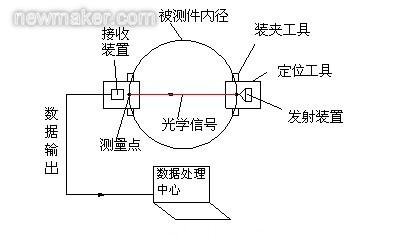

1. 激光测量距离的测量示意简图：


2.组成部件:

1、定位装置,包括装夹工具和定位工具
2、光学发射装置
3、接收装置
4、软件
5、电源等辅助装置

3.原理:

通过定位装置准确定位被测工件，使光学测量装置可以准确无误的找到被测件的半径位置。由光学发射装置发射一定的光源信号（根据光学基本原理可知，光源信号在碰触到障碍物时，会产生一定的反射、折射，接受装置接收到反射回来的光源信号，并把它变成相应的数字模拟信号输出），光源信号在接触到工件的检测部位（测量点）时，光源信号在测量点的左右两边会产生不一样的反射、折射，接收装置内有专用软件，解读接收装置发出的信号；记录测量时光学发射装置与接收装置的位移，通过一定量的计算分析得到被测件的直径值，输出测量管道部件内径尺寸。

二．应用领域

各种管类内径测量，深孔类尺寸测量，零部件在线检测，非接触测量，快速在线测量等等。
