使用单片机对激光器驱动电源的程序化控制，不仅能够有效地实现上述功能，而且可提高整机的自动化程度。同时为激光器驱动电源性能的提高和扩展提供了有利条件。

 　　1 总体结构框图

　　本系统原理如图1所示，主要实现电流源驱动及保护、光功率反馈控制、恒温控制、错误报警及键盘显示等功能，整个系统由单片机控制。本系统中选用了C8051F单片机。C8051F单片机是完全集成的混合信号系统级芯片(SOC)，他在一个芯片内集成了构成一个单片机数据采集或控制系统所需要的几乎所有模拟和数字外设及其他功能部件，如本系统中用到的ADC和DAC。这些外设部件的高度集成为设计小体积、低功耗、高可靠性、高性能的单片机应用系统提供了方便，也大大降低了系统的成本。光功率及温度采样模拟信号经放大后由单片机内部A/D转换为数字信号，进行运算处理，反馈控制信号经内部D/A转换后再分别送往激光器电流源电路和温控电路，形成光功率和温度的闭环控制。光功率设定从键盘输入，并由LED数码管显示激光功率和电流等数据。

　　2 半导体激光器电源控制系统设计

　　目前，凡是高精密的恒流源，大多数都使用了集成运算放大器。其基本原理是通过负反作用，使加到比较放大器两个输入端的电压相等，从而保持输出电流恒定。并且影响恒流源输出电流稳定性的因素可归纳为两部分：一是构成恒流源的内部因素，包括：基准电压、采样电阻、放大器增益(包括调整环节)、零点漂移和噪声电压;二是恒流源所处的外部因素，包括：输入电源电压、负载电阻和环境温度的变化。

　　2.1 慢启动电路

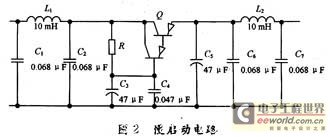

　　半导体激光器往往会因为接在同一电网上的多种电器的突然开启或者关闭而受到损坏，这主要是由于开关的闭合和开启的瞬间会产生一个很大的冲击电流，就是该电流致使半导体激光器损坏，介于这种情况，必须加以克服。因此，驱动电源的输入应该设计成慢启动电路，以防损坏，如图2所示：左边输入端接稳压后的直流电压，右边为输出端。整个电路的结构可看作是在射级输出器上添加了两个Ⅱ型滤波网络，分别由L1，C1，C2和L2，C6，C7组成。电容C5构成的C型滤波网络及一个时间延迟网络。慢启动输入电压V在开关和闭合的瞬间产生大量的高频成分，经过图中的两个Ⅱ型网络滤出大部分的高频分量，直流以及低频分量则可以顺利地经过。到达电阻R和C组成的时间延迟网络，C2和C4并联是为了减少电解电容对高频分量的电感效应。

　　2.2 恒流源电路的设计

　　为了使半导体激光器稳定工作，对流过激光器的电流要求非常严格，供电电路必须是低噪声的稳定恒流源驱动，具体电路如图3所示。
