系统概述

随着IT产业和半导体行业的发展，集成电路市场呈现稳定增长趋势。LED产业的蓬勃发展对LED生产设备的要求也越来越高，固晶机等半导体设备在市场上的需求越来越大，与此同时，IPC技术的快速发展为满足以上需求提供了保证。因此，具有高可靠更稳定性的特种计算机控制、处理和机器视觉等先进技术被广泛应用在固晶机行业，极大提高了LED固晶机的自动化程度，使设备在精度、速度、人机交互性等方面更加优化。

深圳很多LED自动化设备提供商长期致力于电子元器件设备的研发、生产、销售及服务，在LED固晶机设备制造上实力雄厚，在选用固晶机的中枢计算机控制系统时，与华北工控达成友好合作，华北工控4U整机被LED固晶机系统集成商选用作为控制主机，客户反映应用效果良好。下面详细介绍华北工控4U整机在LED固晶机中的应用方案。

系统原理

LED固晶机是一种将LED晶片从晶片盘吸取后贴装到PCB（印刷线路板）上，实现LED晶片的自动健合和缺陷晶片检测功能的自动化设备，可满足大多数LED生产线的需求，适于各种高品质、高亮度LED（红色、绿色、白色、黄色等）的生产，部分可适用于三极管、半导体分立器件、DIP和SOP等产品的生产，适用范围广，通用性强。

LED固晶机系统结构主要包括运动控制模块、气动部分、机器视觉部分和运动执行机构模块，通过PCI总线接口实现与特种计算机控制中心的数据通信。

工作原理：由上料机构把PCB板传送到工作台卡具上的工作位置，先由点胶机构将PCB需要键合晶片的位置点胶，然后键合臂从原点位置运动到吸取晶片位置，晶片放置在薄膜支撑的扩张器晶片盘上，键合臂到位后吸嘴向下运动，顶针向上运动顶起晶片，在拾取晶片后键合臂返回原点位置(漏晶检测位置)，键合臂再从原点位置运动到键合位置，吸嘴向下键合晶片后键合臂再次返回原点位置，这样就是一个完整的键合过程。当一个节拍运行完成后，由机器视觉检测得到晶片下一个位置的数据，并把数据传送给晶片盘电机，让电机走完相应的距离后使下一个晶片移动到对准的拾取晶片位置。PCB板的点胶键合位置也是同样的过程，直到PCB板上所有的点胶位置都键合好晶片，再由传送机构把PCB板从工作台移走，并装上新的PCB板开始新的工作循环。

系统优势

LED固晶机系统的运动控制部分由伺服电机和步进电机实现，其中的各个电机运动都是由行业专用计算机和运动控制卡来控制，行业专用计算机是LED固晶机控制系统的核心部分，主要负责人机交互界面管理和控制系统实时监控工作，发布运动指令，有效处理控制卡采集传输的信息，使各个环节实现预期运动，确保机械位置精度检测和操作安全。

在Windows平台的行业专用计算机控制下，LED固晶机系统可以充分利用硬件资源，大大加快了数据处理速度，提高了系统运行效率。

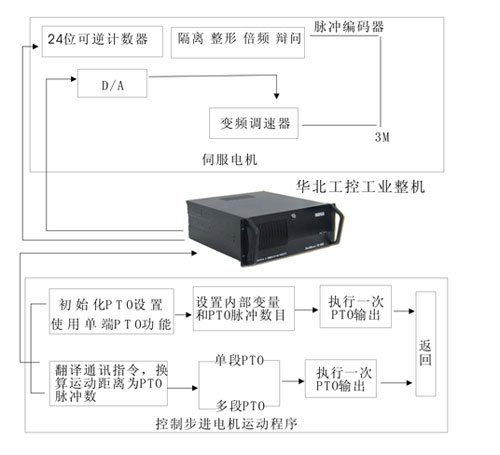

系统框图

系统配置

工业机箱： 4U 弧门工业机箱

◆ 4U、19英寸可上架，欧美风格，符合EIARS-310C 标准
◆ 最多可安装5个3.5"驱动器
◆ 前面板带锁，防止误操作，前端2个USB接口
◆ 前面板提供电源以及硬盘指示灯
◆ 特殊的弧形压梁设计，弧形压条高度可调

全长工业CPU卡

◆支持超线程技术的Socket 478接口，全系列IntelPentium 4处理器
◆采用Intel 865GV+ICH5芯片组
◆2条184Pin DDR DIMM插槽，支持双通道，DDR 266/333/400MHz，最大可达2GB
◆北桥集成显卡，最大动态共享96MB系统内存为显存
◆AC’97 CODEC，提供 Speak out，Line-IN，MIC-IN，CD-IN功能
◆RTL8100C 控制器，1个10/100Mbps RJ45接口
◆ LAN/2IDE/2SATA/4USB/LPT/2COM/ FDD

工业底板：PBP-15P12
电源：PW-300硬盘：80G

系统评价：

华北工控该系统被系统集成商采纳，在LED自动化设备中已得到广泛应用。而且获得很高的评价。上述应用案例只是华北工控多年来在LED自动化设备应用中的部分成功案例，多年来华北工控在自动化控制、机器视觉、数控机床设计上积累了诸多经验和成功案例，华北工控将不懈努力，为大家提供高性价比的产品和技术服务。
