消色差切割透镜的应用

星之球激光 来源:南京波长2011-10-27 我要评论(0 )

越来越多的激光切割的雕刻标记系统采用视觉系统,同步观察激光的工作效果。以往的激光切割透镜不具备消色差的功能,这样观察用的光线和激光工作波长不一致,两者的焦点...

越来越多的激光切割的雕刻标记系统采用视觉系统,同步观察激光的工作效果。以往的激光切割透镜不具备消色差的功能,这样观察用的光线和激光工作波长不一致,两者的焦点不重合,这给视觉系统带来很大不便。而消色差的镜头可以使两束光线的焦点重合,使得观察效果直接清晰。下面是一个常见的消色差镜头和CCD视觉系统运用的实际例子。

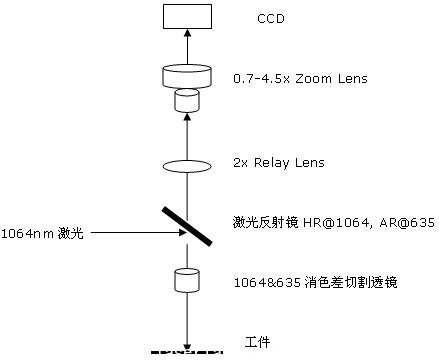

激光1064nm通过两面抛光的反射镜折射到下部,经过聚焦作用在工件上。可见光通过反射镜透射到上部,经过relay透镜将工件聚焦,经过一个CCD的可调物镜将工件成像在CCD的焦面上。
