聚焦平顶双透镜

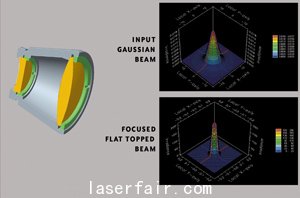

贰陆公司设计了一种形状简单的透镜用于将光束由高斯模式转换为平顶强度分布模式。

在不同的光束模式间转换往往是一个困难的过程。有多种产品可以用于解决这一问题，包括衍射透镜、特殊光束积分镜、非球面透镜组和位相板。由于有多种设计可供选择，因此最好使用其中最简单的一种。贰陆公司的非球面式是最简单的设计之一。

如果要在焦点处把高斯光束转换为平顶光束，应采用的方法在某种程度上是由所需的聚焦光束大小决定的。如果要产生较大的光斑，您有必要使用多刻面光束积分镜。不过，如果您需要对激光光束进行聚焦，使之具有平顶强度的 100µm的光斑，那么您有必要借助于更复杂的非球面光学元件，或利用衍射。贰陆公司是使用一个简单的非球面结构实现这一点的。根据焦距，可以将其制成单透镜或双透镜。

• 焦距大于或等于 25 mm。
• 组件可以由一个或两个透镜组成，这是由所需的光斑大小决定的。
• 要求使用高斯输入光束，且该光束的 M2 值应小于1.1，以取得最佳的效果。
• 可用于钻孔和材料加工。
