光学元件

光纤耦合声光调制器

星之球激光 来源：安特激光2011-11-17 我要评论(0 )

光纤耦合声光调制器的主要特征为： 波长：1310nm 或 1550nm 驱动频率：40MHz、80MHz 或 110MHz 光学上升时间：10ns 工作介质：二氧化碲和硫族玻璃(Chalcogenide Glass) ...

光纤耦合声光调制器的主要特征为：

  • 波长：1310nm 或 1550nm
  • 驱动频率：40MHz、80MHz 或 110MHz
  • 光学上升时间：10ns
  • 工作介质：二氧化碲和硫族玻璃(Chalcogenide Glass)
  • 选项：单模、偏振和多模、有无接头，有二光纤、三光纤、四光纤结构。
 声光调制器、自由空间声光调制器、AOM 声光调制器、自由空间声光调制器、AOM

型号

描述

驱动器（电源）

M111-2J-FxS

1550nm，光纤耦合，111MHz,
25/65ns上升时间, 射频功率3W

A35111,N31111-3DM,
N31111-3AM

M111-2G-F2S

声光Q开关，1000-1100nm，适用于1μm光纤激光器，111MHz，高消光比，<3dB插入损耗，25ns上升时间，射频功率2W

A36111, A35111,
N21111-2AM,N21111-2DM

23080-1-1.06-LTD-FO

1064nm, 80MHz, TeO2,上升沿时间50ns,激光功率<0.5W,射频功率<1.25W,单模光纤6/125 (可选项：保偏光纤)(用于激光腔外)

21080-1AS,21080-1DS,
21080-1AM,21080-1DM

23080-1-1.06-LTD-FO-HP

1064nm, 80MHz, TeO2,上升沿时间50ns, optical power capability <2W, 射频功率<1.25W,单模光纤6/125
 (可选项：保偏光纤)(用于激光腔外)

21080-1AS,21080-1DS,
21080-1AM,21080-1DM

23080-1-1.06-LTD-FO-2HP

1064nm, 80MHz, TeO2,上升沿时间50ns,激光功率<2W,射频功率<1.25W,单模光纤6/125 (可选项：保偏光纤) (可用于激光腔内)

21080-1AS,21080-1DS,
21080-1AM,21080-1DM

26035-2-1.55-LTD-FO

1520-1570nm (或1570-1620), 35MHz, AMTR,上升沿时间100ns,非偏光,射频功率<0.5W,单模光纤9/125 (可选项：保偏光纤8/125)

21035-0.4AS; 21035-0.4DS;
21035-0.4AM;,21035-0.4DM

26055-1-1.55-LTD-FO

1520-1570nm (或1570-1620), 55MHz, AMTR,上升沿时间100ns,非偏光,射频功率<0.5W,单模光纤9/125 (可选项：保偏光纤8/125)

21055-0.4AS; 21055-0.4DS;
21055-0.4AM; 21055-0.4DM

26055-1.55-LTD-3FO

1550nm, 55MHz, AMTR,上升沿时间100ns,非偏光,射频功率<1W,单模光纤9/125, 2光纤输出

21055-0.4AS, 21055-0.4DS,
21055-0.4AM, 21055-0.4DM

26055-1-1.55-LTD-4FO

1550nm, AMTR,上升沿时间100ns,非偏光,射频功率<0.5W, 单模光纤9/125, 3光纤输出

21055-0.4AS, 21055-0.4DS,
21055-0.4AM, 21055-0.4DM

声光调制器的驱动器（电源）

电源型号 N31xxx-yyAM
N31xxx-yyDM		 N21xxx-yAM
N21xxx-yDM		 A35xxx A36xxx
射频功率 W 2-20W 0.4,1或 2W 1-5W可调 2W可调
射频频率 MHz 24-260 27-300 40,68,80,100,110,150,200,250,300,350
调制输入信号类型 数字或模拟 数字和模拟
#p#分页标题#e#
N系列命名方法：N21XXX-YYZB

  • N系列电源
  • 21系列的射频最大功率是2W；31系列的射频功率是2-20W。
  • 射频频率(MHz)
  • 射频功率(W)
  • A是模拟输入(analogue)；D是数字输入。
  • M是OEM型（即小型电源）；S是带19”面板大型电源。

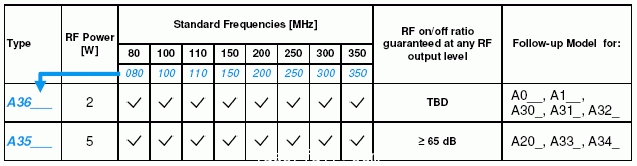

A系列命名方法：AXXYYY

  • A系列电源
  • 35最大输出射频功率是5W；36最大输出射频功率是2W。
  • 射频频率(MHz)，可以是040、068、080、100、110、150、200、250、300或350。


注：原来的A0__, A1__, A30_, A31_, A32_, A20_, A33_, A34_ 电源已经停止生产。
声光调制器、自由空间声光调制器、AOM
