二极管测试

　　现在我们介绍几种不同的二极管测量。图7显示了通用硅二极管测量。不出所料，该二极管在大约0.5V的正向偏压时导通，最高需0.7V。

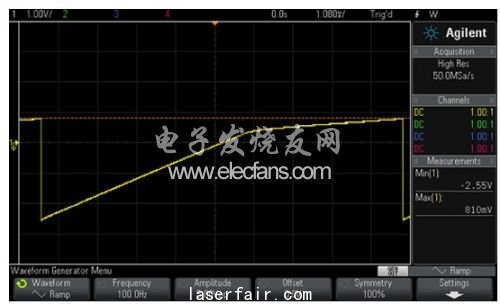

　　图7：通用硅二极管测试与测量。

　　以图8中的小信号二极管为比照，小信号二极管的正向偏压斜率较大，因而具有较高的导通电阻特性。图9显示的是一个肖特基二极管，这类二极管需要较低的导通电压值(0.26V)。

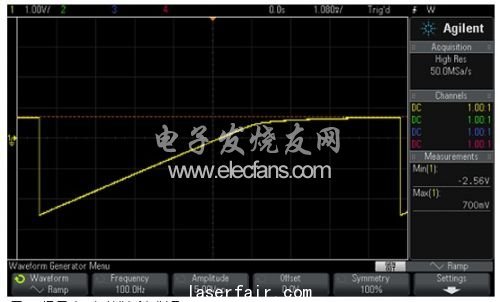

　　图8：小信号硅二极管测试与测量。

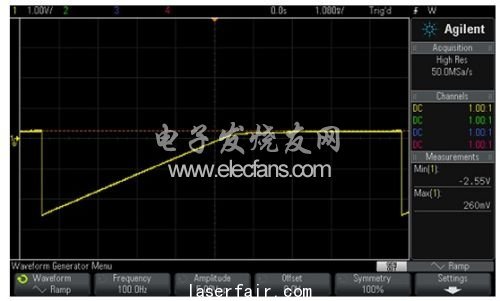

　　图9：肖特基二极管的测试与测量。

　　故障二极管显示为开路或短路。开路二极管的图像如图6所示，而短路二极管则像是一条水平线。LED也可通过这种方法进行测试。如果需要，通过提高波形发生器的偏置，可为LED提供更多的电压。

　　双极晶体管测试

　　双极晶体管测试可采用与二极管测量相同的方法。首先要确定发射极-基极和集电极-基极的连接能够像二级管一样运行。随后要确认集电极-发射极不会短路，也就是说要像开路电路一样运行。

电缆测试

　　对于电缆测试，波形发生器可配置为输出一个100Hz、0V～1V的方波，如图10所示。取平均法可以降低噪声;触发点的位置设在左侧。使用光标对波形参数进行手动测量。这种测试方法等效于一个低速时域反射计(TDR)。

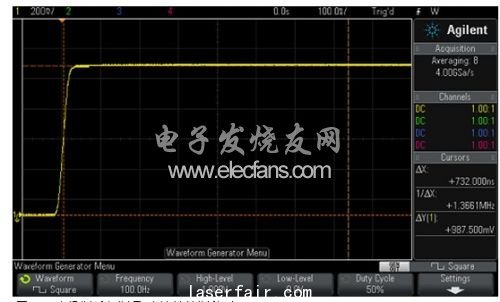

　　图10：电缆测试与测量(未连接被测件时)。

　　图11显示了对长度未知的双绞线进行测量。双绞线的阻抗可通过下面公式计算：

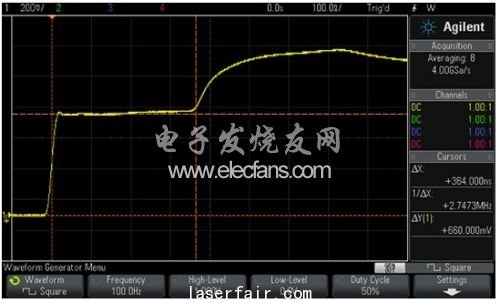

　　图11：双绞线的测试与测量。

　　公式3

　　为第一个步进的电压(在触发点的步进)，使用示波器光标进行手动测量而得。在本例中，是660mV，因此可算出约为97Ω(这类电缆的典型值)。双绞线的远端是开路电路，显示为突然增加的电平，即最右侧X光标所在的位置。

　　图12显示了对长度未知的RG-58电缆进行测试。根据测量，可得出阻抗值为51Ω。这个值是RG-58的预期值。测量结果还显示电缆的终端是短路的，此时电压回零。如果已知电缆的传播时延，可通过下面公式计算出它与短路的距离：

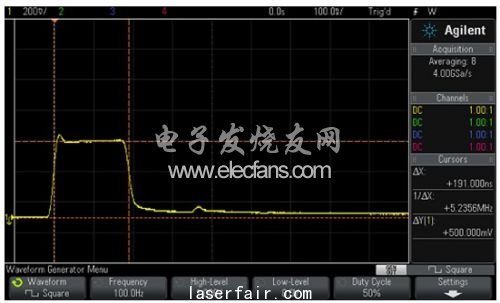

　　图12：RG-58电缆(含短路)测试与测量。

　　公式4

　　RG-58的传播时延是1.54ns/ft。通过光标可测得的值为191ns。由此得知，电缆与短路的距离是62英尺
