项目概况:

该项目位于四川省，总建筑面积6.3319万平方米，在一期基础上扩建后，年新增铁矿石处理能力900万吨，年新增精矿产量282.36万吨，精矿品位达到57%以上。从而使该铁矿具备每年铁矿石处理能力1550万吨、年精矿产量510万吨以上的综合能力。项目总投资29.16亿元。

项目目的：

施奈德PLC主站和从站I/O之间采用S908光纤联网，主站PLC与控制室之间采用以太网交换机联网.

项目概述：

半自磨电气楼2个主站+1个I/O，变电所1个I/O ，电气楼2主站+1个I/O，地面矿变电所、一期变电所、造厂电气楼和原矿2#泵站值班室分别分布1个I/O。主站和从站之间均采用光纤联网。(具体参见下图1)


系统要求：

系统为施奈德昆腾系列PLC(主站CPU140CPU67160,主站适配器140CRP93200，从站适配器140CRA93200),以S908为基础的远程I/O网络技术，RIO使用同轴电缆缚设线路，要求系统为S908双网冗余，主站和从站之间采用光纤联网。便于日后站点扩展光纤中继模块统一选用为同一型号。

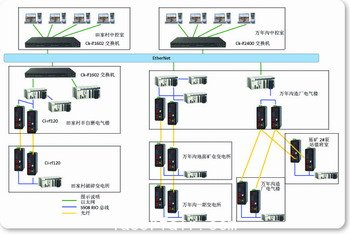

网络组网结构：

使用设备型号及数量：
Model：Ci-rf120-M 数量：16台

结束语

该系统采用Ci-rf120-M进行光纤传输，解决了现场电磁干扰、地环干扰和雷电破坏的难题，大大提高了控制信号可靠性、安全性和保密性，同时也解决了传输距离近的问题，打破传统用户仅限于选用国外昂贵的产品，深圳讯记提供本地化服务，极具性价比的产品是替代进口同类产品的不二选择.
