摘要：开关电源中缓冲电路性能的好坏直接影响到系统的品质。文中给出了一种结构简单、安装方便的RC缓冲电路的设计方法，该方法不仅能降低开关管的关断损耗，而且还能降低变压器的漏感和尖峰电压。

    O.引言

    在带变压器的开关电源拓扑中，开关管关断时，电压和电流的重叠引起的损耗是开关电源损耗的主要部分，同时，由于电路中存在杂散电感和杂散电容，在功率开关管关断时，电路中也会出现过电压并且产生振荡。如果尖峰电压过高，就会损坏开关管。同时，振荡的存在也会使输出纹波增大。为了降低关断损耗和尖峰电压，需要在开关管两端并联缓冲电路以改善电路的性能。

    缓冲电路的主要作用有：一是减少导通或关断损耗；二是降低电压或电流尖峰；三是降低dV／dt或dI／dt。由于MOSFET管的电流下降速度很快，所以它的关断损耗很小。虽然MOSFET管依然使用关断缓冲电路，但它的作用不是减少关断损耗，而是降低变压器漏感尖峰电压。本文主要针对MOSFET管的关断缓冲电路来进行讨论。

    1.RC缓冲电路设计

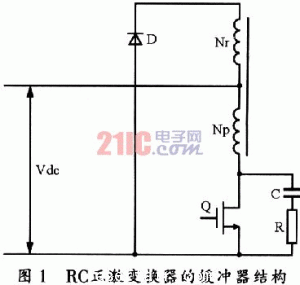

    在设计RC缓冲电路时，必须熟悉主电路所采用的拓扑结构情况。图l所示是由RC组成的正激变换器的缓冲电路。图中，当Q关断时，集电极电压开始上升到2Vdc，而电容C限制了集电极电压的上升速度，同时减小了上升电压和下降电流的重叠，从而减低了开关管Q的损耗。而在下次开关关断之前，C必须将已经充满的电压2Vdc放完，放电路径为C、Q、R。

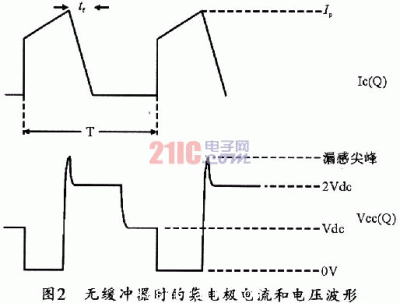

    假设开关管没带缓冲电路，图1所示的正激变换器的复位绕组和初级绕组匝数相同。这样，当Q关断瞬间，储存在励磁电感和漏感中的能量释放，初级绕组两端电压极性反向，正激变换器的开关管集电极电压迅速上升到2Vdc。同时，励磁电流经二极管D流向复位绕组，最后减小到零，此时Q两端电压下降到Vdc。图2所示是开关管集电极电流和电压波形。可见，开关管不带缓冲电路时，在Q关断时，其两端的漏感电压尖峰很大，产生的关断损耗也很大，严重时很可能会烧坏开关管，因此，必须给开关管加上缓冲电路。
