简介

　　配有运算放大器和外部增益设置电阻的分立式差动放大器精度一般，并且温度漂移明显。采用1%、100ppm/°C标准电阻，最高2%的初始增益误差最多会改变200 ppm/°C，并且通常用于精密增益设置的单片电阻网络过于庞大且成本较高。此外，大多数分立式运算放大器电路的共模抑制都比较差，并且输入电压范围小于电源电压。虽然单片差分放大器的共模抑制比较好，但由于片内器件与外部增益电阻之间本身不匹配，所以单片差分放大器仍存在增益漂移问题。

　　多功能双路差动放大器AD8270（如图1所示）克服了这些限制，可以在现有尺寸最小的封装中实现完整的低成本、高性能解决方案。每个通道包括1个低失真放大器和7个经调整电阻，可配置用于实现具有不同增益的各种高性能放大器。所有精密电阻都是片内集成电阻，因此具有出色的电阻匹配和温度跟踪特性。AD8270采用5V至36V单电源供电或±2.5V至±18V双电源供电，每个放大器的最大电源电流仅为2.5mA，可用于驱动高性能ADC。

　　本文介绍两种不使用外部电阻的引脚绑定电路，可实现0.1%增益精度，增益漂移小于10 ppm/°C。

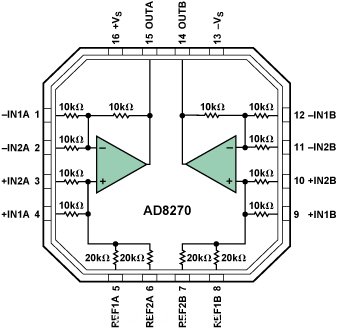

　　图1. AD8270功能框图

　　差分ADC驱动器

　　AD8270可配置用于提供以所需共模电压为中心的差分输出， 如图2所示。放大器A的增益配置为+½，放大器B的增益配 置为-½，因此组合增益为：

G = VOUT/VIN = ½ – (–½) = 1.

　　输出共模电压(OUT+ + OUT–)/2等VOCM.

　　驱动ADC时，所选增益应使信号摆幅接近ADC的满量程输入范围。放大器反相和同相输入端的阻抗应相等，以消除偏置电流的影响，并使共模抑制达到最大。单位增益跟随器AD8603将差分放大器的共模输出电压设置为VOCM，使信号居于ADC输入范围的中心。电路采用双电源供电时，可将此引脚接地，而采用单电源供电时，可接VS/2，或者（如图所示），驱动单电源ADC时，接到ADC的参考引脚，从而允许以比率式工作。如果VOCM是低阻抗源，则可去除AD8603。

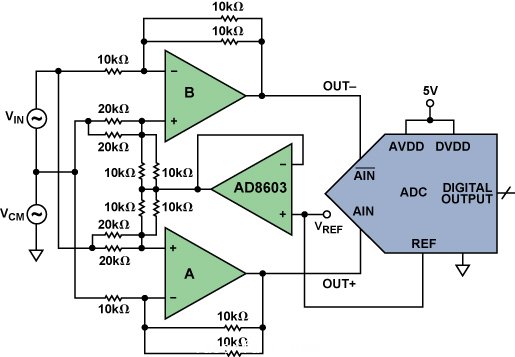

图2.差分放大器驱动ADC

　　增益小于1时工作状况（差分至单端）

　　要以低输入范围驱动ADC，可修改AD8270增益模块，使其增益小于1；示例如图3所示。

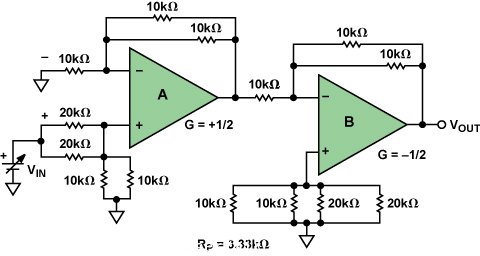

图3.增益小于1的连接

　　通过引脚绑定配置放大器A的增益为+½。增益配置为-½的放大器B再次衰减信号，所以此连接的总增益等于-0.25。

　　结论

　　双路差动放大器AD8270具有低失调电压、低失调漂移、低增益误差、低增益漂移特性以及14个集成精密电阻，可以用来实现精确、稳定的放大器。它具有较宽的电源电压范围，使其能够适应较宽的输入电压范围；并且其节省空间型封装可以减小PCB面积，简化布局，降低成本并且提高性能。
