分束镜立方体
Thorlabs的分束镜的立方体是由两个直角棱镜组成的。在斜边表面镀有介质膜，它决定了入射光

的反射和透射比例。由于分束镜立方体只有一个反射面，这种设计本身避免了平板型分束镜中时

常会发生的鬼象。在每种型号分束镜立方体的入射和出射面都镀有减反膜，最大程度地减小后向

反射。同时分束镜立方体提供了一种高性价比的解决方案，它将透射光束的偏移降至最小。

Thorlabs同时提供偏振型和非偏振型分束镜立方体，有已安装的和未安装的两种配置，前者可以

用于本公司的30毫米笼式共轴系统。

偏振型分束镜立方体 - Thorlabs的偏振型分束镜立方体可以把随机偏振光束分为垂直和平行偏

振光（S光和P光），如右图所示。S偏振态光束反射，与入射光束方向成90°角；而P偏振态光束

透射。偏振型分束镜立方体在分析或者同时使用两种偏振态光束的应用中非常有用。

非偏振型分束镜立方体 - 这些立方体提供50:50分光比，与入射光的偏振态几乎无关。金属介

质膜的低偏振依赖性使S态和P态的透射率和反射率差在10%以内。这些分束镜对随机偏振光非

常有用，是专门为尽量减少极化效应的应用而设计的。

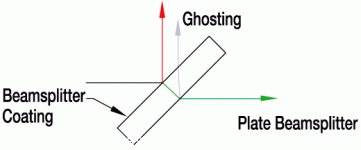

分光平片 - Thorlabs的分光片对45°入射角做了优化，前表面的介质膜能长期稳定。为了减少

光学平片前表面和后表面反射光之间不必要的干涉效应（比如鬼象），这些分光镜加入了一

个楔子。色散，鬼影，和光束偏移都可能存在，但是这种分束镜是常规应用的最好选择。

经济型分束镜 - 这种分束镜是所有分束镜类型中性价比最高的一种。Thorlabs的经济型分

束镜的一侧是暴露在空气中的氧化膜，另一侧没有镀膜，设计的分光比为50:50或者30:70，

可用于整个可见光光谱范围（450纳米-650纳米）内，入射光为非偏振态，入射角为45°。

请注意这种经济型分束镜的未镀膜后表面有菲涅耳反射，会导致发射光束干涉。对反射

光干涉效应敏感的应用，请考虑使用分束镜立方体或者薄膜型分束镜。

波尔卡点阵分束镜 - 这种类型的分束镜由带真空沉积的反射膜玻璃基底组成，这些

真空沉积反射膜满孔径阵列式分布，使分束镜看起来像“波尔卡点阵”。一半入射光

从反射膜反射，另一半从基底上未镀膜部分直接透射。

波尔卡点阵分束镜在很宽的波长范围内都有用，对角度不敏感，非常适合对辐射光源的

能量进行分配。不推荐将这种分束镜用于成像应用，因为波尔卡点阵会影响成像。
