摘 要：对仪器仪表中普遍使用的LED键盘显示人机交互技术做了分析，给出一种由智能型LED键盘显示芯片 HD7279A构成的人机交互电路。该电路具有接口简单、外围元件少，体积小，功能强的特点，使用该器件可简化仪器仪表中人机界面交互电路的设计。文中给出了HD7279A的主要特性，硬件电路及相应程序。

关键词：智能型 LED键盘显示 人机交互 单片机

1 引言

　　在仪器仪表电路设计中，人机交互界面是必不可少的环节，现阶段仪器仪表中通常使用的是发光数码管显示器（LED）技术和键盘输入技术，LED显示技术获得广泛应用的原因是：⑴价格低廉;⑵显示信息清晰醒目;⑶对仪器仪表系统资源占用相对较少;⑷能量消耗相对较小，电源电路简单。传统的LED键盘显示人机交互电路通常由以下两种方式构成：⑴采用通用逻辑电路芯片如74LS165、CD4051等构成，此种方法的成本较低，但使用的外围器件数量众多，占用的仪器仪表空间较大，可靠性较差;⑵采用专用的显示芯片或键盘显示接口芯片如MAX7219或Intel 8279等。MAX7219的功能较强但不具备键盘管理功能，键盘电路需另外设计，同时该芯片的价格较高。Intel8279虽是专用的键盘显示接口电路，但却不具备LED显示器的驱动能力，同时其总线接口方式造成接口电路复杂，同时也无法和近年来广为流行的非总线型单片机接口。

　　鉴于以上原因，这里使用智能型键盘显示控制芯片HD7279A设计成一种适用于仪器仪表的键盘显示电路，该LED键盘显示人机接口电路克服了传统人机交互接口电路的缺点，简化了仪器仪表人机交互软硬件设计。下面首先对HD71279A予以介绍。

2 HD7279A的结构及特点

　　HD7279A是管理键盘和LED显示器的专用智能控制芯片，该芯片采用串行接口方式，可同时驱动8位共阴极LED数码管或64位独立LED发光二极管，同时能对多达8×8的键盘矩阵的按键盘情况进行监视，具有自动消除键抖动并识别按键代码的功能，从而可以提高CPU的工作效率，同时其串行接口方式又可大简化CPU接口电路的设计,减少软硬件资源的占用。

　　HD7279A的主要特点如下：

　　⑴串行接口，无需外围元件可直接驱动LED;

　　⑵具有控制译码/不译码及消隐和闪烁属性等多种控制指令，编程灵活;

　　⑶循环左移和循环右移指令;

　　⑷具有段寻址指令，方便控制独立LED;

　　⑸具有级联功能，可方便的实现多于8位显示或多于64键的键盘接口;

　　⑹可接64键控制器，内含去抖动处理，可直接输出键值。

3 人机界面硬件及软件设计

　　由上述介绍可知HD7279A是一款功能强大的智能型键盘LED显示管理芯片，笔者在研制电子皮带计量控制器中使用HD7279A构成人机界面，该控制器采用8位LED数码管分时显示瞬时流量、本班产量、上班产量等测量结果，并可在键盘控制下显示零点电压、空带信号电压平均值，称重传感器信号电压，速度电压，速度、负载、时间、日期、标定系数、速度截距，速度斜率、速度、电压平均、校零时间、速度电压或频率下限、负载下限、负载上限、起始班时、每班间隔、密码、PID控制参数、定值流量等多个设定参数，本系统还设有 1，2，3，4，5，6，7，8，9，0，清零，修改，打印，校零、流量、产量、观测等20个按键，用于输入或修改上述参数，下面给出采用HD7279A 设计的键盘显示电路。

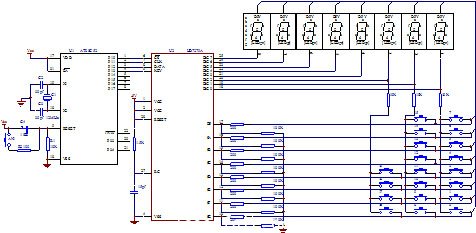

　　采用HD7279A设计的键盘显示硬件电路连接图如图1所示。图1中8个键盘上拉电阻取10KΩ，8个位限流电阻取为20Ω，8个下拉电阻取100KΩ，HD7279A工作时需要外接的RC振荡电路以供系统工作，其典型值分别为R=1.5KΩ，C=15pf，如果芯片无法正常工作，请首先检查此振荡电路且在进行印制电路板布线时，所有元件，尤其是振荡电路的元件应尽靠近HD7279A并尽量使电路连线最短。 HD7279A的RESET复位端在一般应用情况下，可以直接与正电源连接，在需要较高可靠性的情况下可以连接外部的复位电路，能直接由CPU控制在上电或RESET端由低电平变为高电平后，HD7279A大约需要经过18-25Ms的时间才会进入到正常工作状态。



图1 电子皮带计量控制器键盘显示电路

　　HD7279A的键值分布为：右边数第一列为0-7，第二列为8-15，依次类推，本设计中由于共用到20个键，故使用了从右下角开始的S0-S1920个键，其键值与按键的对应关系如表1所示。

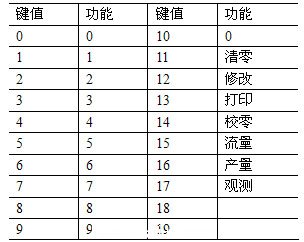

　　表1 键值功能表

　　本系统使用AT89C52单片机并将单片机的P1.0-P1.3分别与HD7279A的CS、CLK、DATA、KEY相连，AT89C52单片机的晶振取为12MHz，当选取其它的时钟频率则应注意延时时间的选择应满足HD7279A时序要求。

　　下面给出与上述电路配套的显示与读键值子程序。

　　内存定义

　　SDATA DATA 20H;发送数据单元

　　RDATA DATA 21H;接收数据单元

　　;位定义

　　CS BIT P1.0;

　　CLK BIT P1.1;

　　DAT BIT P1.2;

　　KEY BIT P1.3;

　　;主程序

　　MAIN:JB P1.3, MAIN;检测按键，无键按下等待

　　MOV SDATA,#15H;发读键盘指令

　　ACALL SEND

　　ACALL RECE

　　SETB P1.0;置CS高电平

　　MOV B,#10;十六进制键码转换成BCD码,以备显示

　　MOV A,RDATA

　　DIV AB

　　MOV R1,A

　　MOV SDATA,#0C9H;发送键码的十位值,按方式1译码下载显示

　　ACALL SEND

　　MOV SDATA,R1

　　ACALL SEND

　　MOV SDATA,#0C8H;发送键码的个位值

　　ACALL SEND

　　MOV SDATA,B

　　ACALL SEND

　　SETB P1.0;置CS 高电平

　　WAIT: JNB P1.3,WAIT

　　AJMP MAIN

　　;发送一字节数据子程序，高位在前

　　SEND:MOV R2,#08H;发送8位

　　CLR P1.0;

　　ACALL DEY1;延时50μS

　　S-LOOP:MOV C,. SDATA.7;输出1位到HD7279的DAT端

　　MOV P1.2,C

　　SETB P1.1;置CLK高电平

　　MOV A, SDATA;待发数据左移

　　RL A

　　MOV SDATA,A

　　ACALL DEY2;延时8μS

　　CLR P1.1;置CLK低电平

　　ACALL DEY2;延时8μS

　　DJNZ R2,S-LOOP;检测8位是否发送完毕

　　CLR P1.2;发送完毕,DAT端置低,返回

　　RET

　　;接收一字节数据子程序，高位在前

　　RESE: MOV R2,#08H;接收8位

　　SETB P1.2;DAT端置为高电平,输入状态

　　ACALL DEY1;延时50μS

　　R-LOOP:SETB P1.1;置CLK高电平

　　ACALL DEY2;延时8μS#p#分页标题#e#

　　MOV RDATA,A

　　RL A;接收数据左移1位

　　MOV RDATA,A

　　MOV C, P1.2;接收1位数据

　　MOV RDATA.0,C

　　CLR P1.1;置CLK低电平

　　ACALL DEY2;延时

　　DJNZ R2,R-LOOP; 接收8位是否发送完毕

　　CLR P1.2;接收完毕,DAT端重新置成低电平（输出状态）

　　RET

结束语

　　 利用智能型LED显示键盘控制器，可以构成较复杂的仪器仪表人机显示界面，相对提高人机界面的友好程度，减少对仪器仪表系统软硬件资源的占用，提高仪器工作的可靠性，因而是仪器仪表系统人机界面的一种良好的构成方案。

参考文献

　　1 李华.MCS系列单片机实用接口技术.北京航空航天大学出版社,1993
