采样时钟发生器示例

　　AD783要求一个宽度为150 ns至250 ns的窄正采样脉冲。为使显示的波形保持稳定，无来回跳动，采样脉冲必须非常稳定，抖动很低。这一要求往往将可能的时钟选择限定于晶体振荡器。另一个要求是采样速率可以在略低于100 kHz到大约500 kHz的范围内进行调整或调谐。为使下采样信号落在声卡的20 Hz到20 kHz音频带宽内，采样频率间的调谐步进必须较为精细。一个诸如图4所示的N分频电路和一个频率介于10 MHz到20 MHz的晶体振荡器（IC4），可以提供从80 kHz到350 kHz的多达200种或更多的不同采样速率，步进大小介于300 Hz到5 kHz之间。本例使用两个4位二进制升降计数器74HC191，N可以是4到256之间的任意整数。也可以使用74HC190等十进制计数器，其引脚排列与74HC191相同，可以提供4到100的N值。分频比利用两个十六进制开关S1和S2设置。开关S3设置计数器是递增还是递减计数。电阻R1 （250 Ω）和电容C1 （68 pF）给引脚计数输出增加一个很短的延迟，经过该延迟后，引脚计数输出加载起始计数值。74HC00的四个NAND门用于实现单稳态模式，当R12为2.7 kΩ且C2为68 pF时，单稳态模式提供200 ns的采样脉冲。

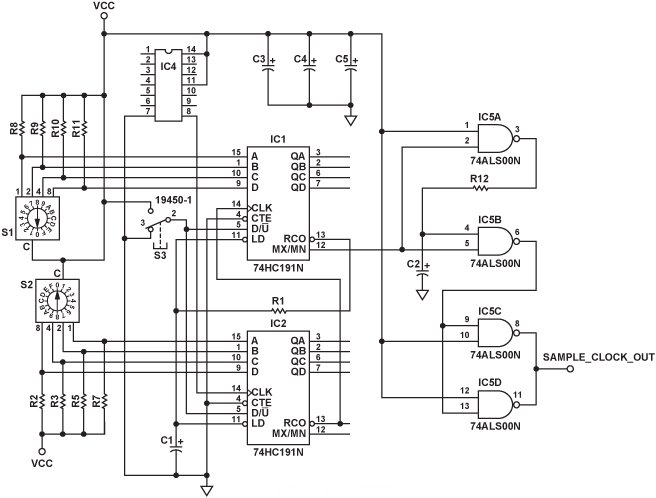

　　图4. 采样时钟分频器电路

　　IC4是固定频率金属帽壳晶体振荡器。另一种方法是使用CMOS反相器（74HC04）和分立晶体X1来构成一个振荡器，如图5所示。这种方法使用的元件虽然多于一体式金属帽壳振荡器，但它支持通过调整电容C1来调节晶体频率，从而实现精密的频率调谐。

　　图5. 采用机械调谐方式的分立晶体振荡器

　　为了消除机械可变元件，D1可以使用变容二极管，其电容取决于电压，如图6所示。

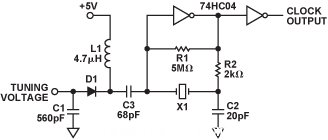

　　图6. 采用电压调谐方式的分立晶体振荡器

　　有源重构滤波器示例

　　图7和图8所示为有源滤波器设计，它们应能很好地代替简单的无源RC滤波器。图7显示的是一个二阶Sallen-Key滤波器，转折频率约为39 kHz，使用标准电阻和电容值。双通道运算放大器AD8042 和AD822 具有低电源电压和宽摆幅特性，是很好的选择。该滤波器在通带内的增益为+1。

　　图7. Sallen-Key 39 kHz低通滤波器

　　图8显示的是一个二阶多路反馈（MFB）滤波器，转折频率约为33 kHz，使用标准电阻和电容值。该滤波器的通带增益为–1，因此，使用该滤波器时，为使显示的波形右侧朝上，应选择示波器软件上的“反相”按钮。

　　图8. MFB 33 kHz低通滤波器

　　电路供电

　　重构滤波器使用的AD783和放大器需要双电源供电。可以使用6节AA电池，3节提供+4.5 V电源，另外3节提供–4.5 V电源。或者，也可以使用单个9 V电池，利用一个电阻分压器来提供作为地的中间电源电压，这将需要由一个运算放大器进行缓冲才能提供电路所需的地电流。第三种方法是使用一个可调线性调节器，产生相对于电池负极的约4.5 V电压，用作接地基准。

　　第四种方法是使用备用PC或笔记本电脑USB端口提供的+5 V电源。–5 V电源可以由DC/DC电压逆变器产生，例如ADI公司的ADM8829—（表贴封装）。应特别注意避免受到DC/DC电压逆变器产生的开关噪声干扰。

输入衰减器

　　AD783的小信号增益远高于全摆幅带宽。通过在采样器之前插入一个10:1阻性衰减器以限制最大信号带宽，可以实现远超过20 MHz的可用带宽。多家公司提供成本相对较低的示波器探头，如Syscomp Electronic Design， Ltd2等（图9）。下面是笔者撰写本文时获得的信息：

　　Syscomp Electronic Design生产的40 MHz带宽、1×/10×可切换型示波器探头（P6040），每对价格$29.99。

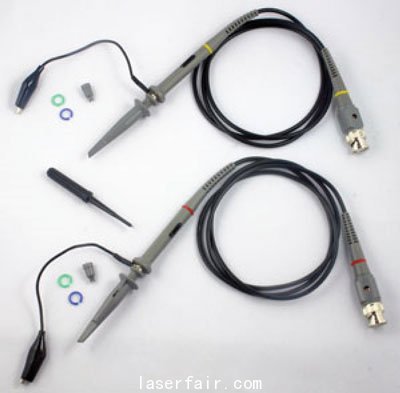

　　图9. P6040 1×/10×示波器探头

　　HobbyLab3生产的20 MHz 10:1版本示波器探头（GT-P6020），每对价格$19.50。

　　Gabotronics.com4生产的100 MHz P2100和60 MHz P2060通用探头，每种价格约$10.00。

　　使用探头

　　图10、图11和图12所示的声卡5屏幕截图利用P2100 100 MHz 10×探头获取，它可以补偿10 pF至35 pF范围内的输入电容。对于建议的电路，如果PCB板线路长度尽可能保持最短，那么这个调整范围似乎是充足的。采用10×探头时，输入看起来像10 MΩ和18 pF，可以支持最高±30 V的输入电压。

　　为了展示AD783采样保持输入级的性能，首先利用1 kHz平顶方波调整探头补偿。屏幕截图显示了器件对频率为1 MHz和50 MHz的不同信号的响应。图10中的两个屏幕截图显示单通道情况，（a）为1 MHz、5 V p-p方波，（b）为50 MHz、5 V p-p方波。每种情况下，采样时钟均针对大约500 Hz的下采样信号频率进行调整，以便消除任何声卡响应差异。因此，左边屏幕截图的有效时间刻度为500 ns/分频比，右图为10 ns/分频比。声卡输入增益设置如下：对于1 MHz输入，示波器软件报告1.072 V p-p的幅度；对于50 MHz输入，则报告762.2 mV p-p的幅度。0.7622/1.072接近–3 dB。这一测量结果显示，100 MHz 10×探头和AD783的组合具有50 MHz的3 dB带宽。

　　（a）                                                                 （b）

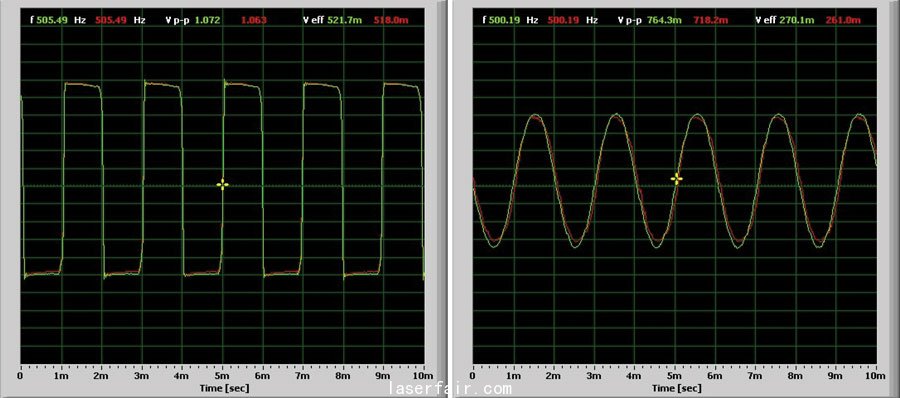

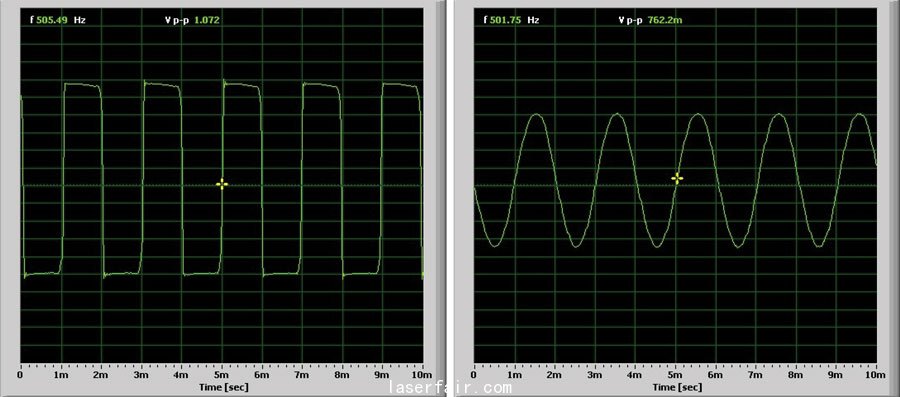

　　图10. 单通道10×探头：1 MHz （a）和50 MHz （b） 5 V p-p输入方波

　　图11中，同样的1 MHz （a）和50 MHz信号（b）被施加于两个通道。从两个通道的两幅重叠屏幕截图可以看出，两个通道之间具有良好的增益、失调和延迟匹配。

 #p#分页标题#e#

　　（a）                                                                      （b）

　　图11. 双踪双通道匹配10×探头：1 MHz （a）和50 MHz （b） 5 V p-p输入方波

　　最后一幅屏幕截图（图12）显示375 kHz、5 V p-p方波（红色线）和1.5 MHz、42 ns宽5 V p-p脉冲（绿色线）的情况。水平刻度为333 ns/分频比。AD783采样器保持完整的5 V摆幅，即便输入这些较窄的42 ns脉冲也是如此。

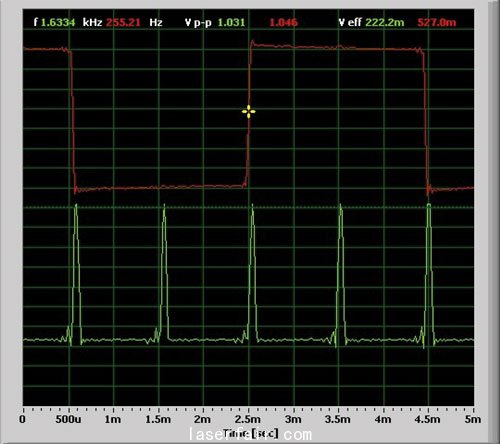

　　图12. 双踪双通道、10×探头：375 kHz、5 V p-p方波和1.5 MHz、42 ns 5 V p-p脉冲

　　参考文献

　　1Visual Analyser 是一个完整的专业实时软件包，可以将PC变成一整套测量仪器。它使用PC的声卡，无需新硬件http://www.sillanumsoft.org/。

　　2Syscomp Electronic Design， Ltd. http://www.syscompdesign.com/Accessories.html.

　　3HobbyLab http://securedwithssl.com/HobbyLab-us/product/63258ffa-dcc8-4508-8152-d2461d943169.aspx.

　　4Gabotronics http://www.gabotronics.com/accesories-and-cables/view-all-products.htm.

　　5基于PC的声卡示波器从声卡接收数据，采样速率为44.1 kHz，分辨率为16位。此外还提供WaveIO，它是用于LabView软件的声卡接口。 http://www.zeitnitz.de/Christian/scope_en.

        作者

　　Doug Mercer ［doug.mercer@analog.com］ 在1977至2009年间一直在ADI公司从事全职工作，最后14年担任ADI公司研究员。ADI公司高速转换器产品系列的30多款标准产品都有他的贡献，AD783就是其中一款。自2009年起，他转而担任ADI公司的兼职顾问研究员，最近主要是作为ADI公司与伦斯勒理工学院的联络人，从事本科生电气工程教育推广和发展方面的工作。
