按照国际电工委员会IEC/SC65C的定义，安装在制造或过程区域的现场装置与控制室内的自动控制装置之间的数字式、串行和多点通信的数据总线称为现场总线。根据使用场合和用途不同，现场总线又分为H1低速现场总线和H2高速现场总线。IEC/SC65C最初定义H1总线为用于制造或过程区域的、通过两根传输线向现场装置供电的低速串行总线，H2总线为无需解决两线制供电，用于装置间传送信息的高速串行总线。H1和H2总线相辅相成构成了完整的工业自动化系统信息通信网络。

经过长达15年的争论，IEC61158用于工业控制系统的现场总线国际标准于2000年初终于获得通过，现场总线之争逐渐随之退潮，IEC/SC65C/WG6现场总线标准委员会到此也完成了历史使命。为了进一步完善IEC61158标准，IEC/SC65C成立了MT9现场总线修订小组，继续这方面的工作。MT9工作组在原来8种类型现场总线的基础上不断完善扩充，于2001年8月制定出由10种类型现场总线组成的第三版现场总线标准，它们是：Type1 TS61158 现场总线、Type2 ControlNet 和 Ethernet/IP 现场总线、Type3 Profibus现场总线、Type4 P-NET现场总线、Type5 FF HSE现场总线、Type6 Swift-Net 现场总线、Type7 WorldFIP现场总线、Type8 INTERBUS现场总线、Type9 FF H1现场总线以及Type10 PROFInet现场总线，该标准于2003年4月成为正式国际标准。限于篇幅，本文对10种类型总线做概要论述，并简单综述上述总线近三年来的最新进展。

1 Type1 TS61158 现场总线

Type1 现场总线标准由以下部分构成：

PhL：IEC61158-2：1993标准的超集（Superset）；

Foundation Fieldbus的超集；

WorldFIP的功能超集；

DLL：IEC TS61158-3，TS61158-4；

Foundation Fieldbus的超集；

WorldFIP的功能超集；

AL：IEC TS61158-5，TS61158-6。

1998年之前，IEC/SC65C只推荐一种类型的现场总线，该总线主要采纳Foundation Fieldbus总线和WorldFIP总线基本技术，并严格按照IEC定义制定现场总线标准，由于各种原因，经过多轮投票未获通过，只能按规定成为技术报告TS61158，以此为基础形成了现在的Type1现场总线。国际电工委员会推荐的通用现场总线网络结构如图1所示，从图中可以看出现场总线系统可以支持各种工业领域的信息处理、监视和控制系统，用于过程控制传感器、执行器和本地控制器之间的低级通信，可以与工厂自动化的PLC实现互连。在这里，H1现场总线主要用于现场级，其速率为31.25Kbps，负责两线制向现场仪表供电，并能支持带总线供电设备的本质安全；H2现场总线主要面向过程控制级、监控管理级和高速工厂自动化的应用，其速率为1Mbps，2.5Mbps和100Mbps。

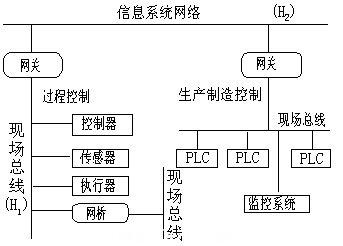

图1 通用现场总线网络结构

2 Type2 ControlNet和Ethernet/IP现场总线

由ControlNet International(CI)组织负责制定的Type2现场总线标准由以下部分组成：
PhL和DLL：ControlNet；
AL：Control Net和Ethernet/IP。

Type2现场总线系统体系结构如图2所示。ControlNet采用一种新的通信模式，即生产者/客户（Producer/Consumer）模式，这种模式允许网络上的所有节点，同时从单个数据源存取相同的数据，其主要特点是增强了系统的功能，提高了效率和实现精确的同步。网络的媒体送取，通过限制时间存取算法来控制，即采用并行时间域多路存取（CTDMA）方法，在每个网络刷新间隔（NUI）内调节节点的传送信息机会。

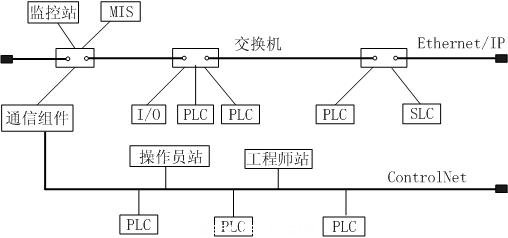

图2 Type2 现场总线系统体系结构

Ethernet/IP以太网工业协议是一种开放的工业网络，它使用有源星形拓扑结构，可以将10Mbps和100Mbps产品混合使用。该协议在TCP/UDP/IP之上附加控制和信息协议（CIP），提供一个公共的应用层。CIP的控制部分用于实时I/O报文，其信息部分用于报文交换。ControlNet和Ethernet/IP都使用该协议通信，分享相同的对象库、对象和设备行规，使得多个供应商的设备能在上述整个网络中实现即插即用。对象的定义是严格的，在同一种网络上支持实时报文、组态和诊断。为了提高工业以太网的实时性能，ODVA（开放的DeviceNet供应商协会）于2003年8月公布了IEEE1588“用于Ethernet/IP实时控制应用的时钟同步”标准。

3 Type3 Profibus 现场总线

Type3 现场总线得到Profibus用户组织PNO的支持，德国西门子公司则是Profibus产品的主要供应商。Profibus系列由三个兼容部分组成，即Profibus-DP、Profibus-FMS和Profibus-PA三条总线构成。为了提高Profibus总线性能，近几年PNO推出了新版本的Profibus-DP-V1和Profibus-DP-V2，同时逐步取消Profibus-FMS总线。扩展的Profibus-DP现场总线体系结构如图3所示，Profibus-DP特别适用于设备级自动控制系统与分散I/O之间高速通信。Profibus-PA专为过程自动化设计，它能够将变送器和执行器连接到一根公共总线，使用两根线就可以完成供电和数据通信，并能实现本质安全性能。以此为基础，扩展的DP功能DPV1进一步完善了Profibus-PA功能；DPV2解决了从站之间的通信与时间同步等重大问题。

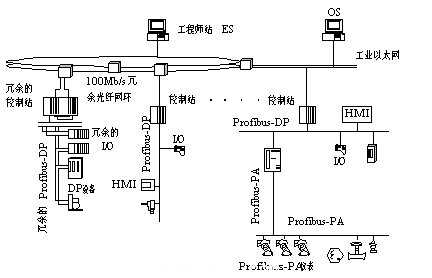

图3 Type3 Profibus现场总线体系结构

Profibus-DPV1主要是增加了非循环服务，并扩大了与2类主站的通信。众所周知，Profibus-DP性能的特征是在循环连接（Mscy-C1）的基础上应用数据交换服务，实现一个主站和一系列从站之间集中的数据交换。1类主站指PLC、PC或控制器。2类主站指操作员站和编程器等。DPV1扩展了上述功能，在已有的Mscy-C1连接基础上，增加了非循环服务，利用新的服务可以对从站中任何数据组进行读写。过去，2类主站只能利用DP从站的无连接服务，现在则可通过面向连接的通信对数组进行非循环读写，同时为进入因特网通信扩充了功能。

Profibus-DPV2可以实现循环通信、非循环通信以及从站之间的通信。由于从站之间可直接通信，通信时间缩短1个DP总线周期和主站周期，从而使反应时间缩短60%至90%，同时建立了等时间间隔的总线循环周期，其时间偏差小于1μs，即适用于高精度定位控制，又可实现闭环控制。DPV2可根据不同的应用需要开发专用行规（profile），如用于运动控制的ProfiDrive和用于联锁保护的ProfiSafe等。

4 Type4 P-NET现场总线

P-NET现场总线由丹麦Process-Data Sikebory Aps公司从1983年开始开发，主要应用于啤酒、食品、农业和饲养业，它得到P-NET用户组织的支持，在现场大约有5000多个应用系统。

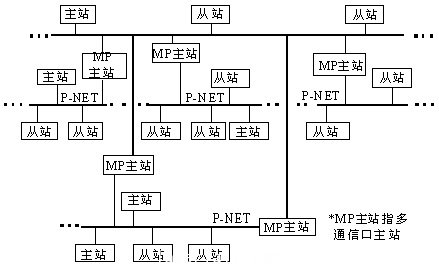

图4 Type4 P-NET现场总线体系结构

P-NET现场总线是一种多主站、多网络系统，图4给出了P-NET系统的体系结构。总线采用分段结构，每个总线分段上可以连接多个主站，主站之间通过接口能够实现网上互连，它允许在几个总线区直接寻址，无需递阶网络结构。该总线通信协议包括1、2、3、4和7层，并利用信道机构定义用户层。通信采用虚拟令牌（virtual token）传递方式，主站发送一个请求，被寻址的从站在390μs内立即返回一个响应，只有存放到从站内存中的数据才可被访问。每个站节点都含有一个通用的单芯片微处理机，配套的2KB EPROM不仅可用作通信，而且可用于测量、标定、转换和应用功能。P-NET接口芯片执行数据链路层的所有功能，第3层和第4层的功能由宿主处理器中的软件解决。该总线物理层基于RS-485标准，使用屏蔽双绞线电缆，传输距离1.2km，应用NRZ编码异步传输。#p#分页标题#e#

5 Tpye5 FF HSE现场总线

1998年，美国Fieldbus Foundation（FF）基金会决定采用高速以太网（High Speed Ethernet，HSE）技术开发H2现场总线，作为现场总线控制系统控制级以上通信网络的主干网，它与H1现场总线整合构成信息集成开放的体系结构，图5给出了系统结构。HSE网络遵循标准的以太网规范，并根据过程控制的需要适当增加了一些功能，但这些增加的功能可以在标准的Ethernet结构框架内无缝地进行操作，因而FF HSE总线可以使用当前流行的商用（COTS）以太网设备。100Mbps以太网拓扑是采用交换机形成星形连接，这种交换机具有防火墙功能，以阻断特殊类型的信息出入网络。HSE使用标准的IEEE802.3信号传输，标准的Ethernet接线和通信媒体。设备和交换机之间距离，使用双绞线为100米，光缆可达2千米。HSE使用连接装置（LD）连接H1子系统，LD执行网桥功能，它允许就地连在H1网络上的各现场设备，以完成点对点对等通信。HSE支持冗余通信，网络上的任何设备都能作冗余配置。

FF HSE的1~4层由现有的以太网、TCP/IP和IEEE标准所定义，HSE和H1使用同样的用户层，现场总线信息规范（FMS）在H1中定义了服务接口，现场设备访问代理（FDA）为HSE提供接口。用户层规定功能模块、设备描述（DD）、功能文件（CF）以及系统管理（SM）。FF规范21种功能模块供基本的和先进的过程控制使用。FF还规定了新的柔性功能模块（FFB），用以进行复杂的批处理和混合控制应用，FFB支持数据采集的监控，子系统接口、事件顺序、多路数据采集、PLC和其他协议通信的网间连接器。

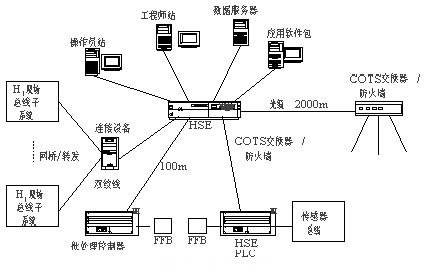

图5 Type5 FF HSE现场总线体系结构
