通常微型二维码打标的对象材料都是对热较为敏感的材料，如玻璃片和印刷电路板(PCBs)等等。而点阵打标可提供最好的视觉效果，这是因为每个点都是由单个固定的激光光束打出的，这样就能将热量输入控制到最小，同时也能获得最快的打标速度。这项技术理想适用于那些编码尺寸约为1~3倍聚焦光斑尺寸的应用。对于更大的编码，点与点之间的距离会过大，降低编码的可读性。

　　通过使用WinMark Pro第六版打标软件，可以无需计算分辨率。为了进行演示，我们对一个FR4的PCB进行二维码打标，使用10 W Synrad CO2激光器和FH Flyer打标头，它们均通过WinMark Pro v6软件控制。打标头上配备了125 mm焦距的透镜，可提供180 um (0.007”)的光斑大小。

　　在WinMark Pro软件中，我们创建一个3.8 mm × 3.8 mm (0.15” × 0.15”)的二维码，其中包含了10个数字字母字符。为了实现点阵打标，首先我们在Format选项卡中设置2D Barcode Bitmap为No，2D Barcode Circle Radius设为0%。然后在Marking选项卡中将Spot Marking Style设为Yes。以上三参数设置完毕后，WinMark v6会自动忽略Resolution进行点阵打标。对于PCB的打标，Powerproperty设为10 W，Spot Mark Duration设为5 (0.5 msec)，这是编码中每个点所停留的时间。

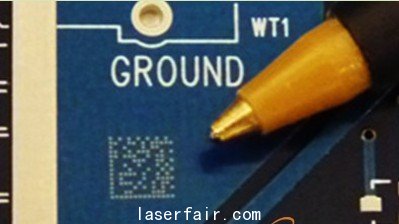

图1 通过点阵打标的方式在PCB板上打出2D码

　　结果在这样的设置下每片的打标时间为170毫秒。打出的二维码非常精细，清晰易读，可通过手持式的编码扫描器轻松地读出。
