ADSP-BF592 Blackfin处理器评估板

Blackfin处理器包括了一个新型的嵌入式处理器，专为满足当今的嵌入式音频、视频和通信应用的计算要求和功耗要求而设计。它们提供了突破性的信号处理性能和电源效率，并具有精简的指令集计算（RISC）的编程模型。

Blackfin处理器支持媒体指令集计算（MISC）架构。这种架构是RISC，媒体功能，数字信号处理（DSP）性能的自然融合。Blackfin处理器具有微处理器环境的信号处理性能。

Blackfin处理器基于微信号架构（MSA），它结合了32位RISC指令集，双16位乘法累加（MAC）DSP功能和8位的视频处理能力，这在以前一直是超长指令字（VLIW）媒体处理器的专属领域。

评估电路板与VisualDSP++开发环境联合使用，以测试ADSP-BF592 Blackfin处理器的功能。VisualDSP++开发环境协助支持先进的应用程序代码开发和调试，例如：

?创建、编译、汇集和链接C++、C 和ADSP-BF592格式的应用程序

?应用程序中的负载、运行、步骤、停止、断点

?读取和写入数据和程序存储器

?读取和写入内核与外设寄存器

?实验存储器

图3 评估板EZ-KIT Lite方框图

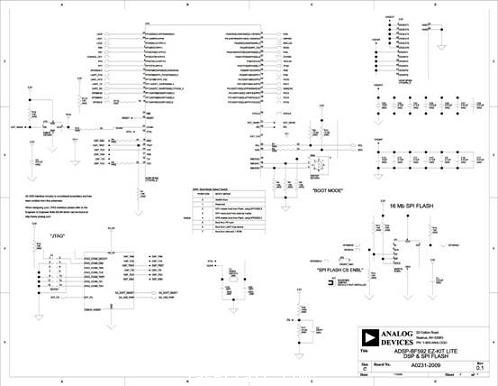

图4 评估板EZ-KIT Lite电路图(1)

通过一个USB端口，或外部JTAG仿真器，对个人计算机（PC）处理器进行访问。 USB接口对ADSP-BF592处理器提供了不受限制的访问，并且可评估电路板外设。ADI的JTAG仿真器为PC主机和目标硬件之间提供更快的通信。ADI具有广泛的电路仿真产品。

ADSP-BF592 Blackfin处理器评估板特性

? ADI公司的ADSP-BF592 Blackfin处理器

?内核性能高达400 MHz

? 64引脚LFCSP

?可编程VDDINT核

? ADI公司AD5258 TWI数字电位器

? ADI公司ADP1715低压差线性稳压器

? SPI外部闪存

? Numonyx M25P16 – 16 Mb

?音频编解码器

? ADI公司SSM2603立体声，24位模拟/数字和数字/模拟转换器

?高效的耳机放大器

?立体声线路输入和单声道麦克风输入

?通用异步接收器/发送器（UART）

? ADM3202 RS-232线路驱动器/接收器

? DB9阴性连接器

?发光二极管

?八个LED：一板复位（红色），三个通用（琥珀色），一个电源（绿色），一个电池良好的指示灯（绿色），一个电池电量低指示灯（黄色）和一个电池充电指示灯（黄色）

?按钮

?四个开关按钮：一个复位，两个可编程的标志，和一个去抖逻辑唤醒

?扩展接口II

?下一代的扩展接口设计，提供了大多数处理器信号访问

?土地网格阵列

?所有的端口引脚均易于探测

?其他功能

? JTAG ICE的14-pin接头

? 3.7V单个单元的锂离子电池充电器

EZ - KIT Lite旨在展示ADSP - BF592 Blackfin处理器的能力。处理器I/O电压为3.3V。处理器核的电压是由ADI公司ADP1715低压差稳压器（LDO）和ADI公司AD5258数字电位器来控制，为可编程2线接口（TWI）信号。

请参阅自检VisualDSP++的（POST）ADSP-BF592的安装目录，获知如何设置TWI接口的信息。

处理器的核电压，和时钟速率可由处理器设置。输入时钟为25 MHz。核和系统时钟可通过处理器的PLL_DIV寄存器编程。核时钟的最大运行为400 MHz。
