开关电源具有体积小、重量轻、效率高等优点，广泛应用于各个领域。由于开关电源固有的特点，自身产生的各种噪声却形成一个很强的电磁干扰源。所产生的干扰随着输出功率的增大而明显地增强，使整个电网的谐波污染状况愈加严重。对电子设备的正常运行构成了潜在的威胁，因此解决开关电源的电磁干扰是减小电网污染的必要手段，本文对一台15kW开关电源的EMC测试，分析其测试结果，并介绍如何合理地正确选择EMI滤波器，以达到理想的抑制效果。

　　1 开关电源产生电磁干扰的机理

　　图1为所测的15kW开关电源的传导骚扰值，由图中可以看出在0、15～15MHz大范围超差。这是因为开关电源所产生的干扰噪声所为。开关电源所产生的干扰噪声分为差模噪声和共模噪声。

图1未加任何抑制措施所测得的传导骚扰

　　1.1共模噪声

　　共模噪声是由共模电流，IcM所产生，其特征是以相同幅度、相同相位往返于任一电源线（L、N）与地线之间的噪声电流所产生。图2为典型的开关电源共模噪声发射路径的电原理图。

图2 共模噪声电原理图

　　由于开关电源的频率较高，在开关变压器原、副边及开关管外壳及其散热器（如接地）之间存在分布电容。当开关管由导通切换到关断状态时，开关变压器分布电容（漏感等）存储的能量会与开关管集电极与地之问的分布电容进行能量交换，产生衰减振荡，导致开关管集电极与发射极之间的电压迅速上升。这个按开关频率工作的脉冲束电流经集电极与地之问的分布电容返回任一电源线，而产牛共模噪声。

　　1.2差模噪声

　　差模噪声是由差模电流IDM昕产生，其特征是往返于相线和零线之间且相位相反的噪声电流所产生。

　　1.2.1差模输入传导噪声

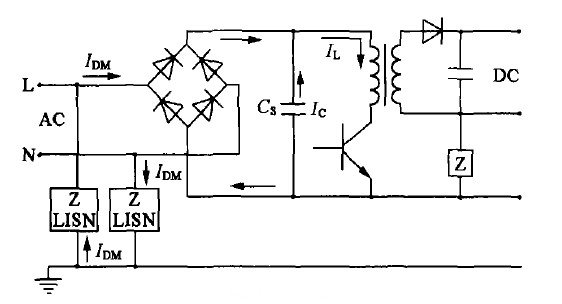

　　图3为典型的开关电源差模输入传导噪声的电原理图。

　　其一是当开关电源的开关管由关断切换到导通时，回路电容C 通过开关管放电形成浪涌电流，它在回路阻抗上产生的电压就是差模噪声。

图3差模输入传导噪声电原理图

　　其二是工频差模脉动噪声，它是由整流滤波电容c 在整流电压上升与下降期问的充放电过程中而产生的脉动电流与放电电流，也含有大量谐波成分构成差模噪声。

　　以上两种差模噪声都返回到输入端的交流电网，所以称为输入传导噪声，它不仅污染电网，还给其它接人电网的电子、电气设备造成危害，还直接导致输入功率因数的下降。

　　1.2.2 差模输出传导噪声

　　第三种差模噪声是输出传导噪声，它是整流输出部分二极管由正偏转为反偏时，反向电流与二极管结电容、分布电感产生尖峰电压而造成的差模噪声，图4为典型的半波整流滤波电路：

图4 差模输出传导噪声电原理图

　　2 EMI滤波器的正确选择

　　EMI滤波器是以工频为导通对象的反射式低通滤波器，插入损耗和阻抗特性是重要技术指标。EMI滤波器在正常工作时处于失配状态，因为在实际应用中，它无法实现匹配。如滤波器输入端阻抗 （电网阻抗）是随着用电量的大小而改变的。滤波器输出端的阻抗 。（电源阻抗）是随着负载的大小而改变的。要想获得最佳的EMI抑制效果，必须根据滤波器的两端所要连接的源端阻抗特性和负载阻抗特性来选择EMI滤波器的电路结构和参数，即遵循输入、输出端阻抗失配原则。一般选用方法是：

　　（1）低的源阻抗和低的负载阻抗：选取（T）n 滤波器结构；（2）高的源阻抗和高的负载阻抗：选取（π ）n“滤波器结构；（3）低的源阻抗和高的负载阻抗：选取（LC）n“滤波器结构；（4）高的源阻抗和低的负载阻抗：选取（CL） 滤波器结构。

　　若不能满足阻抗失配的原则，就会影响滤波器的插损性能，严重时甚至引起谐振，在某些频点处出现干扰放大现象，所以，阻抗失配连接原则是应用EMI滤波器必须遵循的原则。

　　针对图l所测得的传导骚扰值，可以看出在0.15～15MHz范围内严重超差，最大值超过限值近40dB，而且尖峰较为密集。说明电源所产生的浪涌电压和浪涌电流较大，即电源的du／dt、di／dt很大，也就是产生的_F扰能量很大。开关电源共模噪声等效电路呈高阻抗容性，而差模等效电路高、低阻抗同时存在。针对这种情况，EMI滤波器的电路结构选为二级共模电感和一个单独的差模电感型式，这样既可以滤除共模噪声，又可以滤除差模噪声。插入损耗为40dB，所测得的传导骚扰值如图5所示。

图5加EMI滤波器后所测的传导骚扰
