1、 数控车床的功能需求

• 需要端子控制作为命令源，二线式端子控制：一个正转命令FWD入，一反转命令REV。
• 频率源为模拟量设定（电脑控制板输出0～10VDC），只需要从AI1口输入频率指令即可。
• 能保证在300r/min速度下正常切削工作，低速力矩要求比较大。
• 加速和减速时间根据客户自身需求，一般在2～3s，需要带制动单元的变频器。
• 需要故障信号输出信号和故障复位信号。

主要的参数和性能指标：

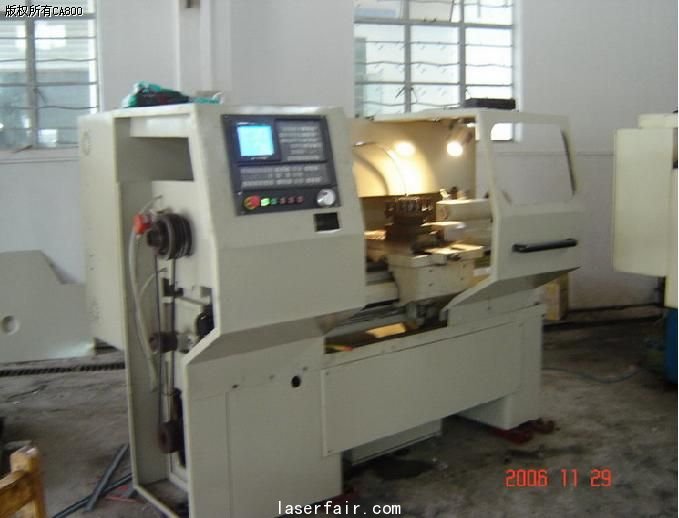

1）3.0kW数控车床

电动机参数：额定功率：3.0kW，额定频率：50Hz, 额定电压：380V，额定电流：7.8A，额定转 速：970r/min

机械传动比：1：1.5

加工材料：45#钢

实际测试性能指标：主轴转速：200r/min（变频器运行频率15Hz左右）, 进刀速度：50mm/min, 单边进刀量：2.5mm，运行的效果很好，实际的进刀速度和单边进刀量还可以加大。

2）5.5kW数控车床

电动机参数：额定功率：5.5kW，额定频率：50Hz, 额定电压：380V，额定电流：13A，额定转速：1400r/min

机械传动比：1：1.5

加工材料：45#钢

实际测试性能指标：主轴转速：200r/min（变频器运行频率9～10Hz）, 进刀速度：60mm/min, 单边进刀量：2mm；主轴转速：450r/min（变频器运行频率22Hz左右）, 进刀速度：60mm/min, 单边进刀量：4mm，运行的效果很好，实际的进刀速度和单边进刀量还可以加大。

调试参数：

F0.02 1：端子命令通道

F0.03 2：AI1

F0.13 加速时间：2.0～3.0s

F0.14 减速时间：2.0～3.0s

F0.11 上限频率：100.00Hz

F2.12 载波频率：7.0kHz

F1组（电机参数），根据电机铭牌输入。
