3、软件设计

      3．1 给纸设计

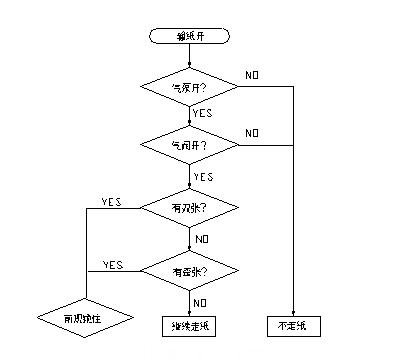

      印刷机整体的电气设计还是比较复杂的，对时间的要求也很严格。在机器的很多地方装有接近开关，用来检测不同的时间点。在印刷过程中，走纸的好坏是影响机器质量的一个重要环节。所谓纸走的好坏，指的是无歪张，双张等现象，如果有歪张，双张现象，在高速情况下，就会将走坏的纸，卷入机器内，从而破坏胶皮，给用户带来很大损失。此过程流程如下：

     在实验中，我们发现，按照上述流程编制的程序，在低速没有问题，但速度增高至7000r/h后，就会出现歪张锁不住现象。究其原因，主要是因为光头反应时间和磁铁动作时间滞后造成。程序在执行过程中，采用循环扫描方式，为了让电磁铁输出提前，在设计中，我采用了中断和三菱编程指令的输入输出刷新指令，使电磁铁输出立即执行，提前了电磁铁动作时间，即使在12000r/h的速度下，也能很好的锁住有故障的纸张，解决了给纸的一大难题。

      3．2离合压设计

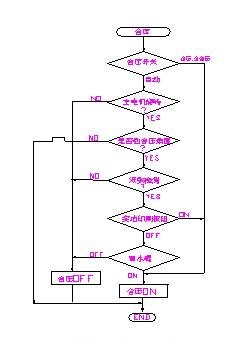

      离压，合压在印刷中具有很重要的作用。离合压的准确性，对印品质量的好坏有着直接的影响。合压过早，会弄脏压印辊筒，给操作带来很多不便；离压过早，会使最后一张纸印不上完整的图案，造成纸张浪费。      在设计中，离压，合压的程序流程如图所示：

     印刷时，版辊筒与胶皮辊筒先合压，胶皮辊筒与压印辊筒后合压。在我们的机器中，合压全部采用了气动装置，每个气缸都有一个动作时间。由于印刷速度是多段速，在3000~12000r/h之间，根据用户需要可选择不同的速度。但是，气缸动作时间是一定的，齿轮转过角度是一定的，因此，机器速度不同时，合压时间也不同。为了解决此问题，我们根据理论计算值，找出对于不同机器速度时，机器的延时时间。采用比较指令，当机器段速与理论值相等时，延时相应的时间，使压印辊筒与胶皮辊筒准确合压。经过多次试验，离压，合压都没有问题。

      3．3 人机界面设计

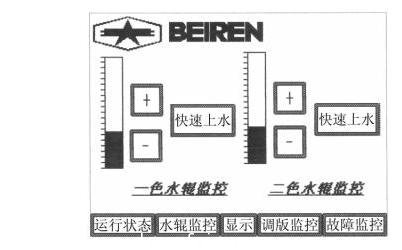

      在人机界面中，设计了7幅画面，包括整体图形，故障显示，机器速度和计数显示，水辊速度显示，调版监控等。故障显示使用指示器，给出位元件即可实现闪动效果，让操作者很方便的知道故障部位，整体感很好。在水辊速度显示中，设计了一个柱状图，可以显示水量增加大小，只需按下柱状图，就可增加水量，同时也可方便监控。如图所示：

4． 结束语

      印刷机的一套电气设计属于系统设计，包括硬件，软件设计，涵盖范围较广。这里，我只简单介绍了其中比较重要的几部分，其它细节还有很多，这里不再一一列举。使用三菱的一套控制系统，感觉可靠，方便，在机器批量生产过程中，没有发现大问题。其PLC功能齐全，可靠耐用，指令简洁，与其他产品相比，感觉三菱整体软件系统界面都比较友好，给用户编程，维修都带来极大方便。其触摸屏与PLC有很好的通用性，可通过触摸屏]监视并修改程序，这是其它产品所不能匹及的。总之，三菱的工控元件给设计人员和用户都带来了很多方便。
