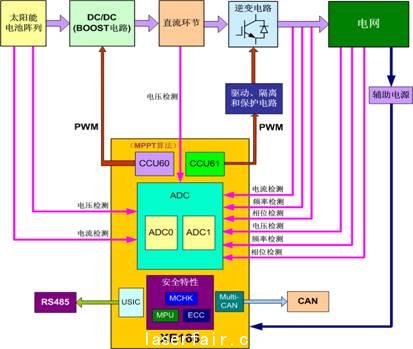

基于XE166的光伏并网发电系统基本结构框图
XE166家族概览
| 产品系列 | XE16x | XE16x | XE16xH | XE16xN | XE16xL* | XE16xU* | |
| 内核 | 内核 | C166SV2 | C166SV2 | C166SV2 | C166SV2 | C166SV2 | C166SV2 |
| 频率 | 80 / 66 | 80 | 100 | 80 | 80 / 66 | 66 / 40 | |
| Flash | 程序/数据 Flash | 192-768 | 192-576 | 1088/1600 | 128-320 | 96/160 | 32 / 64 |
| SRAM | S SRAM | 24-82 | 26-50 | 138 | 18-34 | 12 | 8 |
| 程序[PSRAM] | 10-64 | 8-32 | 112 | 8-16 | 4 | 4 | |
| 数据 [DSRAM] | 12-16 | 12-16 | 24 | 16 | 6 | 2 | |
| 双口 [DPRAM] | 2 | 2 | 2 | 2 | 2 | 2 | |
| CAN | 节点数（报文对象数） | 0/2/4/5(128) | 0/2(64)/6(128) | 6(128) | 0 / 2(64) | 0 / 2 (64) | 0 |
| ADC | 通道数 | 11 / 16/ 24 | 9 / 11/16/ 24 | 24 / 30 | 9 / 11 / 16 | 19 | 8 |
| 通用串行接口 [USIC] | 4 / 6 | 4 / 6 / 8 | 8 / 10 | 4 / 6 | 2 / 4 | 1 / 2 | |
| 捕获比较单元 [CCU] |
CCU 1 | 0 | 0 | 1 | 0 | 0 | 0 |
| CCU 2 | 1 | 1 | 1 | 1 | 1 | 1 | |
| CCU 6 | 2 / 3 / 4 | 2 / 3 / 4 | 4 | 2 | 2 | 1 | |
| 封装 | QFP 100/144 | QFP64/100/144 | QFP144/176 | QFP64/100 | QFP64/VQFN48 | TSSOP38 | |
| 温度 (Tambient) | F | F，K | F，K | F，K | F，K | F，K | |
即时信号处理器XE166家族主要特性
• 高达100 MIPS
• 中断延迟小于100 ns
• 高存储容量
–高达 1.6M 字节Flash
–高达 138K 字节RAM
• 双ADC模组
–10位转换精度(±2LSB)
–多达30路通道
–675ns转换时间@80MHz
• 多达4个专用CCU6模组
• 多达10路通用序列接口单元(USIC)，
• 支援ASC/SSC/I2C/LIN/I2S
• 多达6个CAN节点
• 灵活的IO电压3~5.5 V
• 4种不同封装类型：QFP64、QFP100、QFP144、QFP176
• 产品生命周期长，可保证持续稳定的产品供应
光伏发电系统选择XE166即时信号控制器的10大理由
3大显著优势
‧集成度更高，BOM 价格更低：片内集成EVR、OSC等
‧运行速度更快：高达100 MIPS，内嵌DSP单元
‧存储容量更大：高达1.6M字节Flash
4大独特优势
‧驱动控制的优化设计：同步双ADC、多个PWM单元(4个CCU6、2个CCU2)
‧灵活性：3~5.5V的 I/O 电压（分布在2个电源域内）
‧安全性：MPU、MCHK、SRAM & Flash带ECC、ADC断线检测，为实现SIL3做准备
‧丰富灵活的通信接口：USIC、MultiCAN
3大缩短产品面市时间的优势
‧代码可移植：与C166的指令相容
‧平台可订制：内存、外设、封装
‧易于使用: 完整的工具链配套（免费初始化软件DAvE+1年免费TASKING）
