一、系统概述

　　在电厂控制系统中DCS占有巨大的市场份额,但随着客户对控制系统的要求越来越高，DCS的不足逐渐暴露出来.由于DCS系统的封闭性，导致部分过程控制无法分离,并使操作人员无法实现对数据的实时监控.为了满足客户的需求,我公司通过工控机和组态软件的形式，连接上LED大屏幕的显示终端，实现了对重要参数的实时监控,保证了生产的安全可靠.随着应用的广泛推广,该系统已经得到客户的认可.

二、解决方案

1） 采集由DCS系统提供的模拟量信号,通过组态软件的数据处理将模拟量转换成可以显示的数字量信号,通过MCGS组态软件实现对数据的实时显示和存盘.

2） 通过联想天工工控机内的同步工业PCI显卡,实时的把信号传输到LED大屏幕上,还可以实现实时时钟的显示和校对.

3） 通过使用MCGS组态软件可以使画面效果更美观,组态更灵活.

三、系统评价
　　联想天工工业级计算机的可靠安全运行得到了客户的肯定.联想天工的一键恢复功能,作为工控界的唯一拥有此功能的产品，在现场的使用中充分发挥了它的优点,在系统出现故障后无需现场服务，只需要按一下系统恢复键就可实现系统的自动恢复.此功能为客户节省了大量的现场服务的人员和财力的支出.在全国范围的电力系统中已得到广泛的应用,并得到客户的一致好评.

四、系统配置
1） 工控机配置:INTER P4 2.4G/256MDDR/80G硬盘/天工845GV/L工业主板/IPC-610H 4U 标准工业上架机箱（或IPC-1200A 小机箱）/250WATX或50WAT工业电源.

2） 研华工业数据采集卡.

3） 时时同步工业PCI显卡.

4） LED电子大屏幕,尺寸可根据客户要求定做.

5） 昆仑通态MCGS组态软件通用版。

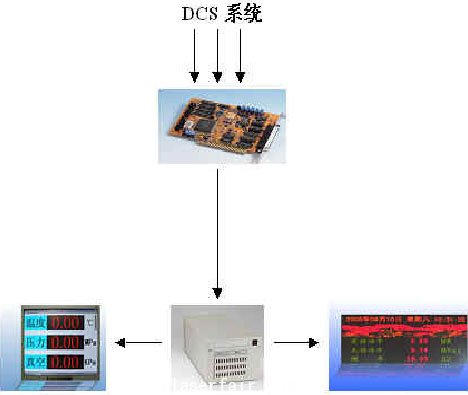

五、系统框图
