1 引言

　　PLC 控制系统的设计中，虽然接线工作占的比重较小，大部分工作还是PLC 的编程设计工作，但它是编程设计的基础，只要接线正确后，才能顺利地进行编程设计工作。而保证接线工作的正确性，就必须对PLC 内部的输入输出电路有一个比较清楚的了解。

　　我们知道，PLC 数字输入模块为了防止外界线路产生的干扰（如尖峰电压，干扰噪声等）引起PLC 的非正常工作甚至是元器件的损坏，一般在PLC 的输入侧都采用光耦，来切断PLC 内部线路和外部线路电气上的联系，保证PLC 的正常工作。并且在输入线路中都设有RC 滤波电路，以防止由于输入点抖动或外部干扰脉冲引起的错误信号。

2 输入电路的形式

　　2.1 分类

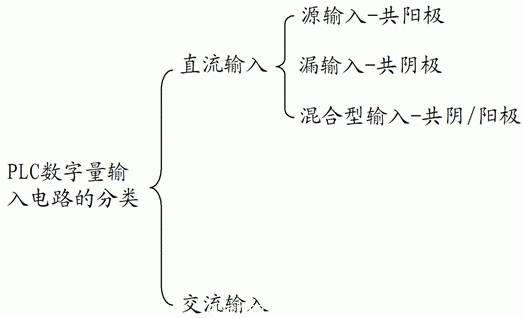

　　PLC 的输入电路，按外接电源的类型分，可以分为直流输入电路和交流输入电路；按PLC 输入模块公共端（COM 端）电流的流向分，可分为源输入电路和漏输入电路；按光耦发光二极管公共端的连接方式可分为共阳极和共阴极输入电路。如下图1所示：

　　图1 PLC输入电路的分类

　　2.2 按外接电源的类型分类

　　2.2.1 直流输入电路

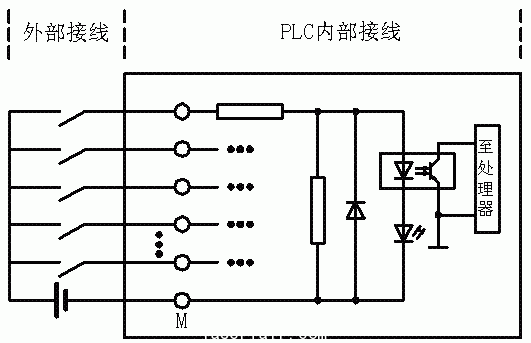

　　图2 为直流输入电路的一种形式（只画出一路输入电路）。当图1 中外部线路的开关闭合时，PLC 内部光耦的发光二极管点亮，光敏三极管饱和导通，该导通信号再传送给处理器，从而CPU 认为该路有信号输入；外界开关断开时，光耦中的发光二极管熄灭，光敏三极管截止，CPU 认为该路没有信号。

　　图2 直流输入电路

2.2.2 交流输入电路

　　交流输入电路如图3 所示，可以看出，与直流输入电路的区别主

　　要就是增加了一个整流的环节。

　　交流输入的输入电压一般为AC120V 或230V。交流电经过电阻R的限流和电容C的隔离（去除电源中的直流成分），再经过桥式整流为直流电，其后工作原理和直流输入电路一样，不再缀述。

　　图3 交流输入电路

　　从以上可以看出，由于交流输入电路中增加了限流、隔离和整流三个环节，因此，输入信号的延迟时间要比直流输入电路的要长，这是其不足之处。但由于其输入端是高电压，因此输入信号的可靠性要比直流输入电路要高。一般，交流输入方式用于有油雾、粉尘等恶劣环境中，对响应性要求不高的场合，而直流输入方式用于环境较好，电磁干扰不严惩，对响应性要求高的场合。

　　2.3 按流入公共端电流的流向分类

　　2.3.1 漏型输入电路

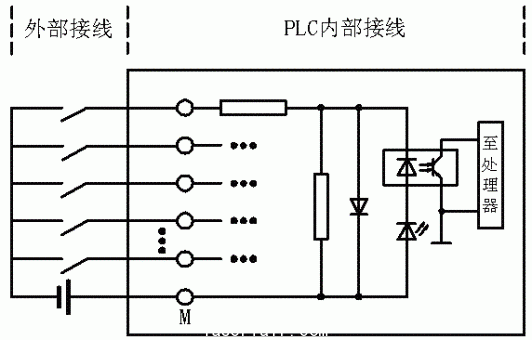

　　漏型输入电路如图4所示，此时，电流从PLC 公共端（COM端或M端）流进，而从输入端流出，即PLC 公共端接外接DC电源的正极。

　　图4 漏型输入电路

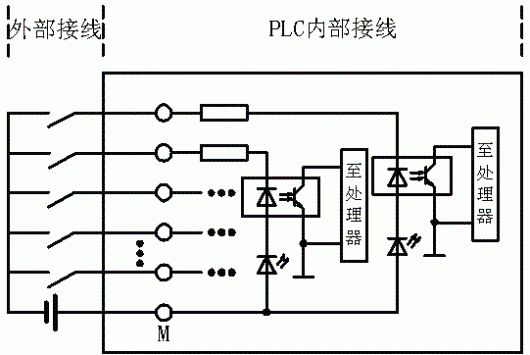

　　此图只是画出了一路的情形，如果输入有多路，所有输入的二极管阳极相连，就构成了共阳极电路。如图5所示。

　　图5 共阳极电路

三菱A系列PLC的AX40/41/42/50/60及Q系列的QX40/41/42等输入模块均属于漏型输入模块。
