2.3.2 源型输入电路

　　图3所示的电路也是源型输入电路的形式，此时，电流的流向正好和漏型的电路相反。源型输入电路的电流是从PLC的输入端流进，而从公共端流出，即公共端接外接电源的负极。

　　如果所有输入回路的二极管的阴极相连，就构成了共阴极电路，如图6所示：

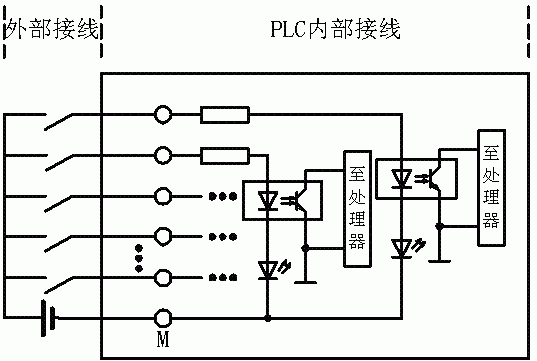

　　图6 共阴极电路

　　三菱A系列PLC的AX80/81/82及Q系列的QX80/81的输入模块均属于此类输入电路。

　　2.3.2 混合型输入电路

　　因为此类型的PLC 公共端既可以流出电流，也可以流出电流（既PLC公共端既可以接外接电源的正极，也可以接负极），同时具有源输入电路和漏输入电路的特点，所以我们可以姑且把这种输入电路称为混合型输入电路。其电路形式如图7所示。

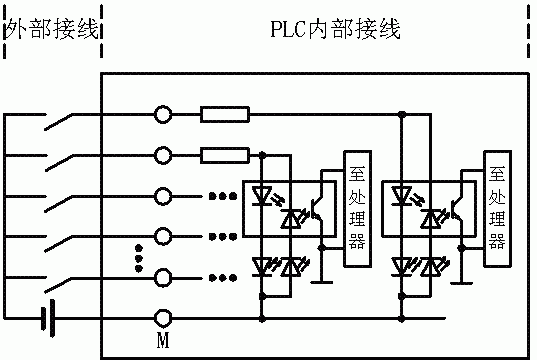

　　图7 混合型电路

　　作为源输入时，公共端接电源的负极；作为漏输入时，公共端接

　　电源的正极。这样，可以根据现场的需要来接线，给接线工作带来极大的灵活。

　　三菱A系列PLC的AX50-S1/60-S1/70/71/81-S1及Q系列的QX70/71/72。

　　这里需要说明的是，三菱和SIEMENS关于“源输入”和“漏输入”电路的划分正好相反，以上是按三菱的划分方法来介绍的，这点在使用过程中要注意。

　　SIEMENS S7-300/400系列PLC的直流输入模块大多为漏型输入（公共端接外部电源的负极。注：按SIEMENS的划分方法）。在S7-300系列PLC中，只有SM321（-IBH50-）输入模块为源输入（公共端接正。注：按SIEMENS的划分方法），S7-400系列PLC中则没有源输入模块。小型PLC S7-200的输入模块则全部为混合型输入形式。在大的项目中不建议使用，因此种输入形式虽然接线方便，但容易造成电源的混乱。

3 外接开关量信号和PLC输入电路的连接

　　PLC外接的输入信号，除了像按钮一些干节点信号外，现在一些传感器还提供NPN和PNP集电极开路输出信号。干节点和PLC输入模块的连接比较简单，这里主要不再缀述。而对于不同的PLC输入电路，到底是使用NPN输入还是PNP输入有时感到无所适从。下面主要介绍一下这两种输入和PLC输入电路的连接。

　　3.1 NPN和PNP输出电路的形式

　　如图8和图9所示，分别是NPN和PNP输出电路的一种形式。

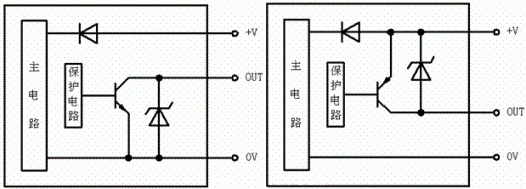

　　图8 NPN集电极开路输出 图9 PNP集电极开路输出

　　从图8和图9可以看出，NPN集电极开路输出电路的输出OUT端通过开关管和0V连接，当传感器动作时，开关管饱和导通，OUT端和0V相通，输出0V低电平信号；PNP集电极开路输出电路的输出OUT端通过开关管和+V连接，当传感器动作时，开关管饱和导通，OUT端和+V相通，输出+V高电平信号。

　3.2 NPN和PNP输出电路和PLC输入模块的连接

　　3.2.1 NPN集电极开路输出

　　由以上分析可知，NPN集电极开路输出为0V，当输出OUT端和PLC输入相连时，电流从PLC的输入端流出，从PLC的公共端流入，此即为PLC的漏型电路的形式，即：NPN集电极开路输出只能接漏型或混合式输入电路形式的PLC，连接图如图10所示：

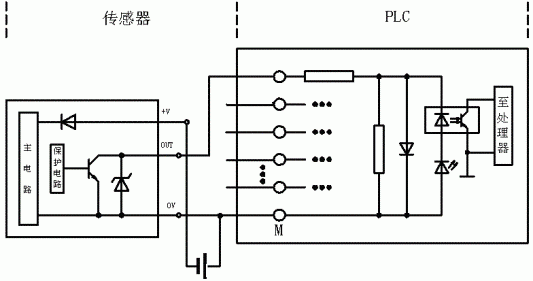

　　图10 NPN集电极开路输出和PLC的连接

　　3.2.2 PNP集电极开路输出

　　PNP集电极开路输出为+V高电平，当输出OUT端和PLC输入相连时，电流从PLC的输入端流入，从PLC的公共端流出，此即为PLC的源型电路的形式，即：PNP集电极开路输出只能接源型或混合型输入电路形式的PLC，连接图如图11所示：

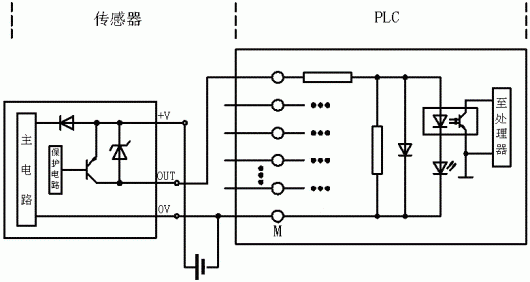

　　图11 PNP集电极开路输出和PLC的连接

4 结束语

　　正是由于PLC输入模块电路形式和外接传感器输出信号的多样性，我们在PLC输入模块接线前要充分了解PLC输入电路的类型和传感器输出信号的形式，只有这样，才能确保PLC输入模块接线正确无误，为后续的PLC编程和调试工作打下一个良好的基础。
