四、ISO DAO 模块在电动执行器上的应用

　　电动执行器是工业过程控制系统中一个十分重要的现场驱动装置，其能源取用方便、安装调试简单，在电力、冶金、石油、化工等工业部门得到越来越广泛的应用。电动执行器包括电动执行机构和调节阀两部分，控制精度主要决定于电动执行机构的控制性能，它能够将系统的控制信号转换成输出轴的角位移、直线位移，控制阀门等截流件的位置或其它调节机构，使被控介质按系统要求状态工作。

　　随着电力电子技术的发展，电动执行器发展快速，无触点的DKJ型角行程和DKZ型直行程电动执行机构两大类产品进入市场，DKJ、DKZ是我国最早的、唯一生产的电动执行器，此产品以结构简单、经济实用等优点被最早的国营大型企业使用。随着现代工控计算机管理的发展，目前我国仪器仪表行业整体综合技术水平普遍上升，微电子技术和计算机技术在仪器仪表产品中普遍采用，多数产品实现了智能化。今天，DKJ、DKZ系列与以前相比有了两大实质性改进：

　　（1）生产出直接受计算机控制的智能电子型、户外型、隔爆型等改进型产品。

　　（2）将电路控制部分灌封在一个小型塑料盒中，即模块，形成了便于维护的即插即用型。因此，普通DKJ型和DKZ型的可靠性、精度、负载能力、信号品质系数等性能有了很大提高，而且对环境条件的要求降低了很多。

　　采用模拟信号输入的电动执行器大多数采用4-20mA的电流信号来控制。利用一个ISODA O1-485模块可以输出两路4-20mA模块，可以控制两个电动执行器。ISODA模块可以和其他智能设备挂在同一个RS-485总线上，在远程控制中，还可以节约布线成本。下图为ISO DAO模块远程控制电动执行器的一个应用方案。

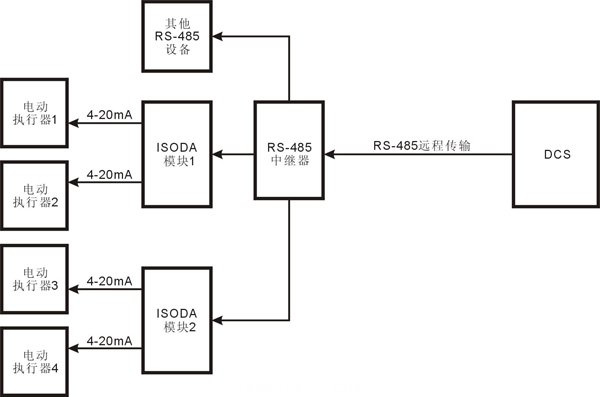

　　ISO DAO信号转换器在远程控制电动执行器的应用框图，如图4所示。

　　图4　ISODA模块在远程控制电动执行器的应用框图

　　智能化是当前一切工业控制设备的流行趋势，ISODA模块的智能化程度很高，可以接收数字信号，将主机的控制信号快速地转换成模拟信号，来控制电动执行器。

#p#分页标题#e#五、模拟信号的数字化远程传输与还原

　　ISO DAO模块可以通过短接HOST端到GND端（即11脚和12脚短接）设置成主机模式，与ISO 4021模块的通讯接口相连接，并将ISO 4021模块设置为Modbus通讯方式，就可以实现将ISO 4021的两通道输入信号对应在ISO DAO模块的两个输出通道里输出。该模式主要用于模拟信号的数字化远程传输与还原，在信号的光纤传输，GSM、CDMA无线传输，以太网传输等领域得到广泛应用。

　　ISO DAO模块主机模式设置方法：1，模块没有上电时，短接HOST端到GND端（即11脚和12脚短接）。2，接通电源，给模块上电，模块即进入主机模式，会不断地按Modbus协议的发出读寄存器数据命令。3，注意，要进入主机模式，CONFIG管脚不要短接到地线（GND管脚），否则会进入缺省模式。

4-20mA模拟信号在工业现场应用广泛，下面以4-20mA信号为例，实现远程传输与还原。4-20mA模拟信号进入ISO 4021 A4-232模块后转换成数字量，通过RS-232接口，连接到RS-232转光纤转换器，或者RS-232转GSM/CDMA转换器，或者RS-232转以太网转换器，再通过光纤，或者GSM/CDMA，或者以太网远程传输，在接收端再用相应的RS-232转光纤转换器，或者RS-232转GSM/CDMA转换器，或者RS-232转以太网转换器，将信号转换成RS-232信号。RS-232信号输出到ISODA O1-232模块的RS-232接口，最后ISODA O1-232模块输出4-20mA的模拟信号，完成了远程传输功能。

　　4-20mA模拟信号远程传输的应用框图，如图5所示。

　　图5　4-20mA信号远程传输应用框图

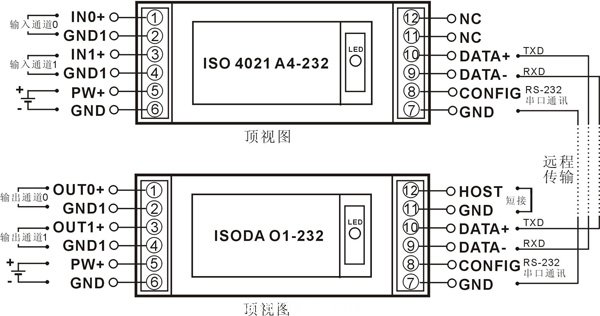

　　ISO DAO模块与ISO 4021模块匹配的RS-232通讯接线应用框图，如图6所示。

　　图6　ISO DAO与ISO 4021的RS-232通讯接线图

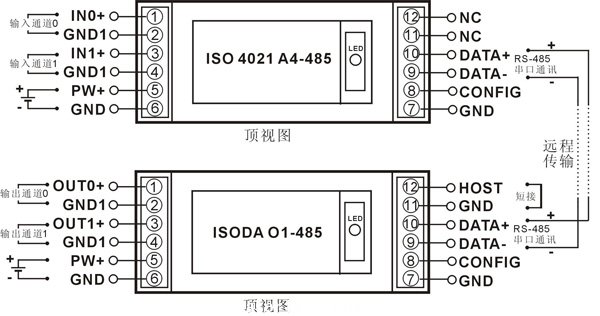

　　ISO DAO模块与ISO 4021模块匹配的RS-485通讯接线应用框图，如图7所示。

　　#p#分页标题#e#

　　图7　ISO DAO与ISO 4021的RS-485通讯接线图

结束语

　　工业现场信号远程传输过程中，由于干扰源比较多，处理不当往往会影响正常的生产制造，造成不必要的损失，一些新的方案可以有效地提高现场控制的性能。先用ISO 4021将模拟信号转成数字信号，再用RS-485的数字信号进行远程传输，然后用远程模拟信号输出模块ISO DAO还原模拟信号输出，在工业现场中可以有效抑制干扰，使用方便，得到了越来越多的应用。
