第四步：添加高级处理

从伽马传感器获得模拟数据之后，CompactRIO使用内置的NILabVIEW实时浮点功能块来在实时处理器中对数据进行处理，并将之转化成精确的厚度测量。

LabVIEW的实时功能块对数据进行确定的高级对数处理(如下面的等式1和等式2所示)，以进行计算厚度测量值。由于LabVIEWReal-Time具有内置计算和分析功能，PAC能够很容易进行这一操作。

等式1：logI=(logI0)y/μ=(y/μ)logI0

等式2:y/μ=logI0/logI=log(I0-I)

CompactRIO系统在FPGA和实时处理器中进行所有的I/O和信号处理，并将高精确度厚度测量传输到相连的PLC上，又不会降低现有PLC控制系统的速率。借助于CompactRIO的性能，I2S的工程师可以为伽马级传感器添加这一自定义测量和分析功能，而不需要牺牲轧制机器的控制速度。

第五步：整合PAC

每个轧制机器都带有三个形成网络的CompactRIO系统。这三个系统都是智能节点，能利用一个工业标准Modbus/TCP、TCP/IP或UDP协议进行通信。其中有两个系统与伽马级传感器连接，并进行模拟输入测量和高级处理，来计算精确厚度测量值。

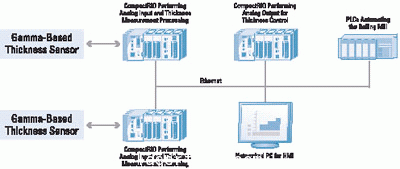

图2典型系统拓扑

第三个CompactRIO系统则从另外两个系统中取得厚度值，并转换成模拟输出测量值，输入到正在控制轧制机器的PLC上。所有三个系统都通过以太网连接实现了互连，并使用一个UDP以太网信息协议来传输厚度测量值计算。将PAC连接到现有PLC架构上有三个基本方法：

1.基本模拟和数字I/O。模拟/数字信号能够从PAC输出到PLC中。这是将PAC整合到PLC的一个最基本的方法。I2S公司就是运用这种方法来将处理过的数据从CompactRIOPAC传输到运行轧制机器控制系统的PLC上的。

2.工业网络。大多数PAC产品都支持工业协议，如DeviceNet、Profibus、CANopen以及基于以太网的协议如TCP/IP、UDP和ModbusTCP/IP。这使得工程师在连接PAC到PLC上时有很多网络选择。I2S公司运用的是以太网协议来在CompactRIOPAC之间传输数据，并将PAC和PLC连接到形成网络的HMI。

3.OPCConnectivityPAC还可以作为OPC客户端或者服务器，并通过OPC标签来收发网络数据到PLC或其它PAC上。OPC标准提供了一套标准的流程，让不同厂商的自动化系统之间可以很容易实现连接。

处理过的数据会以不到20毫秒的间隔在通过以太网互连的CompactRIO系统之间传输。CompactRIO测量值的获得、处理和传输速度都很快，因此，将精确厚度测量值键入到PLC控制系统的过程丝毫不会降低整个系统的速度。

I2S公司可以很容易通过基于LAN的CompactRIO系统和10/100Mbps以太网接口将系统连接到形成网络的AllenBradleyPLC，并利用一个标准的TCP/IP协议将之连接到人机接口(HMI)系统。轧制机器中的所有仪器都通过以太网实现了连接，因此不需要在一个电器噪音嘈杂的环境下长距离地传输模拟信号了。

3、总结

在未来的几年，PLC仍将继续用于自动化领域。但是随着机器的改进和自动化效率提高的需求，PLC不再是万能的。PAC技术给PLC提供了很好的补充，增加了传统PLC所不能提供的高性能I/O和处理。将PAC连接到现有PLC架构中的方法有很多，所以工程师们将能够很容易地改进其基于PLC的自动化系统。
