1 引言

　　在工业过程实时控制中，连轴器的滑动监测和电机转速的检测是非常重要的，它对电机的安全保护乃至整个装置的平稳运行都有着至关重要的影响。因此，一个具有高分辨率、快捷而准确的监测系统是必不可少的。随着单片机和传感器技术的不断推陈出新，特别是高性价比的单片机芯片的涌现，转速测量和控制普遍采用了以单片机和高性能的传感器为核心组成的数字化、智能化的系统。本文介绍了一种高精度智能仪表和接近开关传感器对电机转速进行测量以及对摩擦离合器的同速监测。

2 工艺介绍

　　摩擦离合器是利用摩擦力传递扭矩的离合器。接合时，主﹑从摩擦件在一定压力下压紧。主动轴转动时，接合面间产生足够大的摩擦力，带动从动轴转动。分离时压紧力消失，接合面分离，摩擦力随之消失，从动轴不动。摩擦离合器的工作可分为接合﹑正常工作和分离三个阶段。在接合和分离阶段，从动摩擦件的转速低于主动摩擦件，会产生打滑现象，导致工作面发热和磨损。在正常转动过程中，要求摩擦面紧密接触，否则会造成摩擦面损坏，甚至导致生产事故。

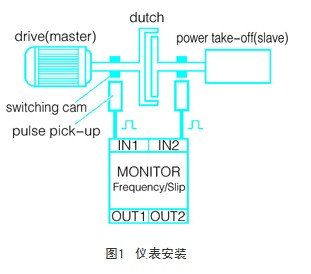

　　现在以炼油厂聚丙烯造粒机为例介绍接近开关在滑动监测中的应用。聚丙烯挤压造粒主电机与螺杆压缩机连轴之间采用摩擦离合器。在开车过程中，仪表控制电磁阀打开，动力风推动摩擦离合器结合，主电机（master）带动螺杆连轴器部分（slave）转动。螺杆压缩机连轴经过变速后直接控制螺杆转速，一般情况下，电机的转速是1000prm/m，螺杆的转速为200prm/m。在正常生产过程中主电机与螺杆压缩机连轴的同速转动是非常重要的。因此，在摩擦离合器的主电机和螺杆压缩机连轴部分分别安装了高精度的仪表，在线监测同速状态和电机的转速。仪表显示主电机和螺杆连轴器部分的转速，并把检测控制信号引入plc，一旦出现滑动，造粒机立刻停机，保护设备安全。仪表安装如图1所示。
