1 引言

　　近几年来，可编程序控制器（plc）以其可靠性高、适应性强、灵活性好、编程简单、容易掌握等特性，在各个领域发挥越来越重要的作用。在plc控制系统中，plc作为主要控制设备，必然与控制对象中各种输入信号（如按钮、限位开关、拔动开关、继电器的触点及其它检测信号等）和输出设备（如继电器线圈、接触器线圈、电磁阀等执行元件）相关联。在实际工作中，由于受plc应用系统规模的限制，plc输入/输出点数往往不够用。为此若采用扩展输入/输出单元或更换点数更多的plc来解决有时又不合算，为了降低系统硬件的成本，常常采用各种技巧减少系统占用的输入/输出点数，相当于扩展了plc的i/o点数。本文从硬件、软件两个方面介绍在不增加硬件情况下“扩展”plci/o点数的几种方法。

2 “扩展”i/o点数的方法

　　2.1 分组输入

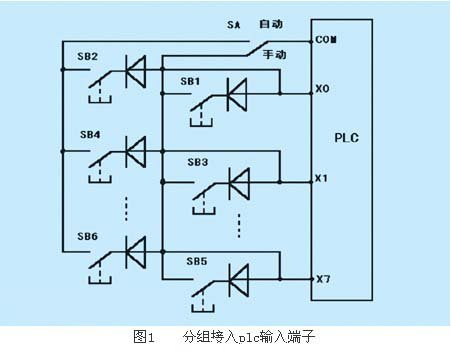

　　有些plc控制既有“手动控制”又有“自动控制”，而自动控制程序和手动控制程序不会同时执行，这时可将自动与手动信号按不同控制状态要求分组接入plc输入端子，如图1所示（本文以三菱fx2小型plc编号分配为例进行梯形图设计）。图1中sa用来选择自动/手动程序，供自动/手动切换之用，sb2和sb1按钮都使用x0输入端，但它们不会同时起作用，图1中的二极管用来切断寄生信号，避免错误信号的产生。这样，通过plc的硬件公共点（com）接线的转换和软件分时执行各自不同的用户程序段的方法，使得plc的一个输入点可分别反应两个输入信号的状态，起到两个输入点的作用，来完成plc在两种工作状态下的输入功能，提高了plc输入点的利用效率，相当于扩展了plc的输入点的实际数量。其它x1-x7端相似。

　　2.2 采用硬件接线完成简单的“与”、“或”逻辑，减少电路i/o点数

　　（1） 减少电路输入点数

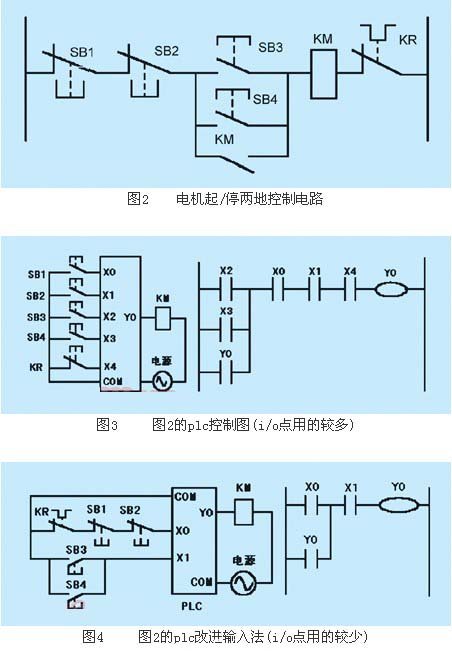

　　图2是一个由继电器、接触器组成的电动机起动、停止两地控制电路，可以实现电动机在两个地方起动、停止的控制。如将此电路改为plc控制，plc输入电路有多种接法，对应的梯形图也有多种。从图3和图4这两种接线图及相应的梯形图可以看出：图3的接线占用输入最多（共5个），梯形图也显得复杂，但判断输入设备故障时形象较直观。当plc输入点比较紧张时，可采用图4所示的输入接线图，它占用plc输入点较少（共3个），相应的梯形图也比较简单。

       （2） 减少所需plc的输出点数

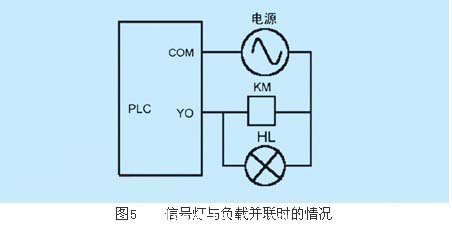

　　对于通断状态完全相同的负载，在plc的输出端点功率允许的情况下可并联于同一输出端点，即一个输出端点带多个负载。例如输出信号灯与负载并联，如图5所示，这样可减少一半输出点数。但要注意不能超出每个端点的允许负载能力。

　　此外，还可采用三线-八线编码、译码方法，只增加少量的外部元件，即可实现将8个显示输出口减少为3个输出口。
