3　实验结果和讨论

　　由图2所测的光谱特性可以看到，在较低的工作电流下，激光器是单模工作的，但在工作电流加倍后，光谱变成双模了，在主模长波一侧出现了强边模。我们知道，对于DFB激光器一个端面镀高反射膜，另一端面镀得到低剩余反射率的增透膜，是一种优选的结构。这种结构能使激光器获得较高的模式选择性及较高的单模成品率，具有良好的外微分量子效率，并对反射是相当不敏感的。对于电流增加后出现的现象，一种可能是端面相位不匹配所致。激光器的光栅周期是相当小的，蕊片之间有较大相移是可能的。另一种可能是镀过增透膜后的剩余反射率还不够低，以致还不足以破坏增益选择性的对称性。

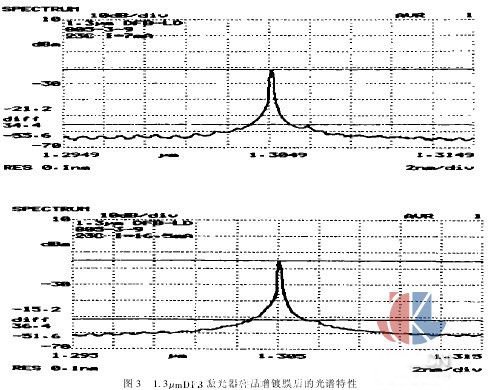

       对该样品加镀约14nm厚的膜层后，测试的结果如图3所示。图3(a)表明，该激光器在低电流下是单模工作的，边模抑制比大于30db。图3(b)表明，电流加倍后仍保持单模工作，边模抑制比略有增加。这表明了镀膜起到了明显改善单模工作的作用。

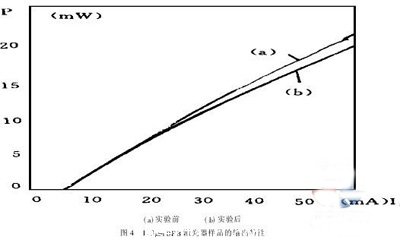

　　图4是实验样品实验前和实验后的光输出特性。特性表明，该激光器的阈值电流是相当低的，能输出相当大的光功率，实验后的量子效率变低了。光输出端面的量子效率与该端面的反射率及其相移有关。单层膜的反射率在其光学厚度超过λ/4后呈增加趋势。实验增加了镀层的厚度，此时光输出端面反射率的振幅是增加了，相移也改变了。相移的改变会影响到量子效率，反射率幅值的增加会导致量子效率降低，但对单模工作是不利的。实验结果表明，样品的单模特性得到了明显改善，可见镀膜引起的相移在其中是起了主导作用的。

　　4　结　论

　　综合上述，可以得到如下结论：

　　(1)对于处于双模工作的DFB激光器，通过增加已镀单层增透膜的厚度的方法，成功地改成单模工作；

　　(2)对改善单模工作起着主导作用的是端面反射率的相移。另外，镀光学薄膜技术可望成为改善单模工作的有力辅助手段。
