3 面向过程控制的动态参数数据交换程序设计

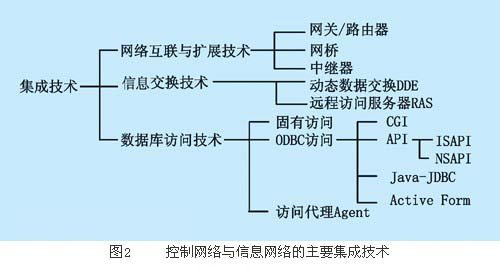

　　为方便讨论问题、现举例说明。根据某生产自动化改造工程要求，需要对系统进行组态监控操作平台设计，采用组态软件ifix2.2和windows应用软件vb6.0，开发并实现基于dde机制的进程间数据交换，满足工业控制网scada工控计算机内部信息交换需要，为各应用程序通过共享内存交换信息，实现控制网络与信息网络的集成，并为进一步进行windows程序间的数据交换开发提供有借鉴意义的参考［3］。控制网络与信息网络的主要集成技术如图2所示。

　　3.1 dde信息交换的网络集成方法

　　通过共享存储器的dde技术为实现控制网络与信息网络的集成提供了技术支持，有很强的实时性。工程设计以工控计算机ipc作为通信处理机，该ipc机同时也是2个网络的工作站，跨接控制网络和信息网络，在沟通2个网络中起桥梁作用。通信处理机ipc用dde方法实现2个网络间各站点的通信，是整个集成网络的关键，它能实现以下功能：

　　（1） 搜集控制网络上各站点的实时数据信息，写入信息网络的数据库，以便信息网络用户浏览、查询;

　　（2） 将信息网络用户的控制信息及时下达至控制网络的指定工作站点。

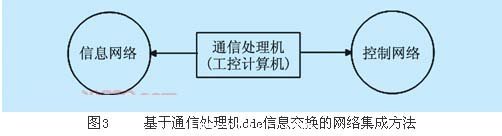

　　基于通信处理机dde信息交换的网络集成方法如图3所示。

　　3.2 组态软件ifix与vb之间的dde实现

　　现场总线控制系统采用intellution公司开发的组态软件ifix2.2作为scada监控操作平台。ifix是一种工业自动化组态软件，它采用图形用户界面，提供了监控和数据采集功能，为操作人员和开发人员提供了良好的监控环境，可以实现对象自由组态及动态属性的在线配置、现场动态数据采集、数据处理、状态监控、报警、参数设置、报表生成、数据存储、接口等基本功能和网络管理功能。在各种操作系统上的版本共享相同的内核，允许在同一网络结构中运行建立在不同操作系统上的ifix版本。ifix包含大量图形工具，使用户能够快速地开发系统，而且它提供了强大的功能，包括实时过程的监视和监督控制、报警和报警管理、历史趋势，统计过程控制、基于用户的安全系统、方便的系统扩展、网络功能等。而vb6.0是微软公司推出的一个流行且强大的快速开发工具，在开发scada系统时，利用dde技术把两种工具有效的结合起来，更能发挥它们各自的优势，可以获取令人满意的结果。

　　系统分为监控子系统、数据采集子系统和数据交换子系统。以台湾磐仪工控机ipc1作为scada监控硬件平台。监控计算机通过挂在cc-link总线上的远程i/o模块和数据采集模块，即采集子系统与现场的监控仪表相联系。采集子系统负责将现场各智能仪表采集的数据采集上来;监控系统通过dde方式与采集子系统相联系，将现场的各种运行参数实时显示出来;监控系统根据需要给出控制命令，由采集子系统传达给挂在cc-link总线上的cc-link主控plc，plc负责现场各种设备的控制。数据交换子系统通过dde方式与监控子系统系统交换数据，将现场实时信息经由控制网络传达到信息网络。某车间监控层过程实时数据流向如图4所示。#p#分页标题#e#

　　ifix软件提供了强有力的dde客户和服务器支持。dde客户支持允许把来自其他应用。程序的信息传递到ifix软件中，用于数据库和画面;服务器支持允许把ifix软件的过程信息传递到其他应用程序中去处理。

    （1） dde客户支持

　　ifix软件dde客户支持允许读写dde地址，利用ddei/o驱动器和块配置的dde地址，可以在过程数据库中插入来自其他应用程序、dde驱动程序或另一个scada节点的数据信息。

　　数据库中的这些信息可以按照以下方式使用：在链中传送数据、对dde数据进行报警和用dde数据制作趋势曲线。

　　dde客户支持允许在 ifix画面中直接使用dde，而不使用数据库中的点。即dde可以直接应用于数据链接、动态特性（前景颜色、边界颜色、x和y坐标、水平或垂直填充、可见性等）设置、x/y绘图、棒状图和命令语言。ifix作为客户dde的地址语法为：=application|topic|item例如现场设备点do1的i/o地址=vbserver|form1|text1，其中vbserver为vb开发的应用程序名，form1为主题名，text1为项目名。

　　（2） dde服务器支持

　　ifix软件作为服务器允许将它的实时数据或历史数据传送到其他dde客户应用程序中。使用ifix

　　dde服务器功能，需要首先启动dde服务器程序，即ifix软件的安装目录 ifix32下的dmdde.exe。ifix

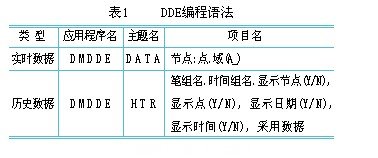

　　作为服务器提供的dde编址语法如表1所示。

　　3.3 vb的dde链接属性

　　vb作为windows环境下非常流行的快速开发工具，与windows操作系统同出于微软一家，它理所当然地支持windows下的dde技术。用vb可以方便快捷地开发出dde客户或服务器的应用程序。

　　（1） vb的dde属性、dde事件和dde方法

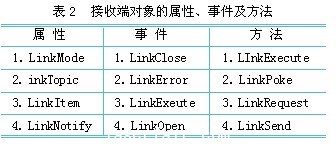

　　vb中支持dde的对象有5类：窗体（form）、多文档窗体（mdiform）、标签（label）、文本框（textbox）和图片框（picturebox）。其中，窗体和多文档窗体可作为dde服务器即数据的提供者，label、textbox和picturebox等可以作为dde服务器即数据的接收者。vb为支持dde给发送端对象提供了2种dde属性和4种dde事件，给接收端对象提供了4种dde属性、4种dde事件和4种dde方法（见表2）。#p#分页标题#e#

　　（2） 利用vb开发dde客户/服务器应用程序

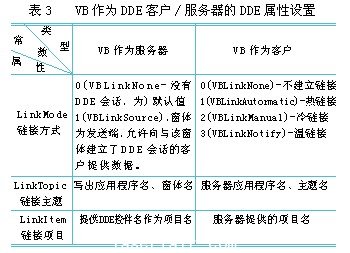

　　在利用vb开发dde客户/服务器应用程序中，欲建立dde链接，完全依赖对象的dde属性设置。vb分别作为dde客户和dde服务器时，dde属性的不同设置（见表3）。

   （3） 动态数据交换的过程

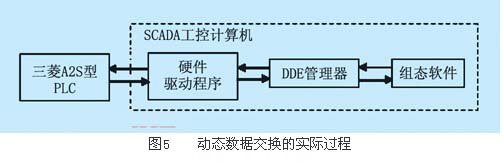

　　dde管理器作为服务端通过驱动程序从plc的内存中采集到数据，与组态进行数据交换后又通过驱动程序写入plc的内存区，这一过程的示意图如图5所示。

　　（4） 动态数据交换的建立过程

　　dde工程的建立主要包括plc细节的描述、网络的设置、数据点的选取，其中主要是进行设备的配置和点的设置。接下来建立需要监控的点，并对其进行编辑，包括：定义监控点的名字、plc的类型、监控点在plc内存中的位置、数据的类型等。可根据plc机架上输入输出单元的点数来定义输入字和输出字，同时定义手动/自动控制标志位。

　　3.4 vb作为dde服务器、ifix 作为dde客户的实际链接

　　有些参数需要通过vb开发的应用程序vbserver把从远程现场采集的实时数据传输到ifix实现显示或制作趋势图，如油漆烘间的实测温度、纯水进口压力、循环水过滤器压力、颜料的实测浓度、电泳循环泵的转速和胶炉实测温度、一次抽风系统增压机的进口和出口压力、空气预热器蒸汽温度等参数。

　　在vbserver中，把采集到的实时数据赋给textbox（文本框），并把ifix中各点的dde地址的项目名设为对应的textbox（文本框）。如油漆烘间的实测温度，在ifix中点名为ai_oven_tem，其dde地址vbserver|formmain|txtoventem（其中vbserver是应用程序名，formmain是作为主题的窗体名，txtoventem是作为项目的文本框名称）。此时，ifix为客户，vb应用程序为服务器。

　　3.5 vb作为dde客户与dde服务器ifix的实际链接

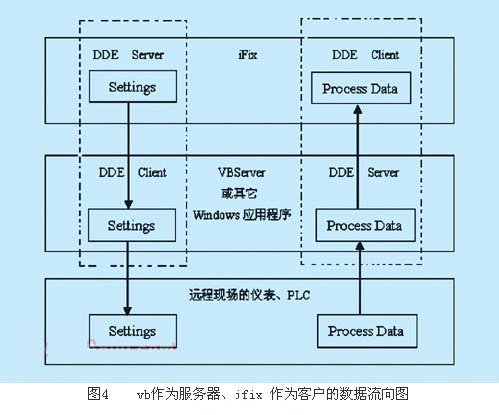

　　通常情况下，现场的检测信号和运动参数的流向是从ifix传输到vb开发的应用程序vbsrvapp或其它的windows应用程序，再由windows应用程序或vbsrvapp以命令形式经ifix下达给远程现场的智能仪表或plc等远程的现场设备，如油漆烘间和胶炉各自的设定温度、纯水进口的设定压力、颜料的设定浓度等参数。

　　在vbserver中，把各个设定参数相应的textbox（文本框）的linkitem属性设置为对应的ifix的点，然后把从ifix的点传输到对应textbox（文本框）中的内容下达给远程现场设备。此时，vb应用程序为vbserver客户，ifix为服务器。#p#分页标题#e#

4 结束语

　　组态软件在工控dcada系统中处于重要位置，实现它与第三方软件的通信是系统成败的关键。文章中讨论的问题，是某自动化生产线改造中动态数据交换技术应用的总结，该生产线现运行良好，说明该设计是可行和有效的。
