3 系统硬件接口

　　台达vfd-b系列变频器通讯口使用的是水晶头，只需压两根线，为了减少干扰，通讯线最好使用双绞屏蔽线。使用工控机的rs-485通讯口时，须把db-9的4脚与8脚短接，然后连接变频器的4：sg+，把db-9的5脚与9脚短接，然后连接变频器的3：sg-，见图3。使用工控机的rs-232通讯口时，接线方法是把rs-232/rs-485转换器的d+/a连变频器的4：sg+，d-/b连变频器的3：sg-，见图4。

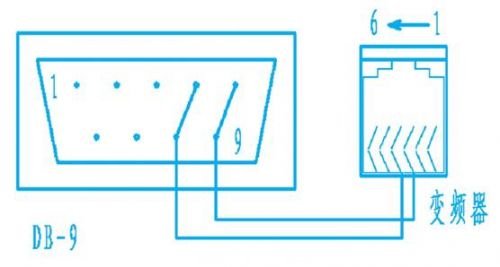

图3db-9与变频器rs485连线图

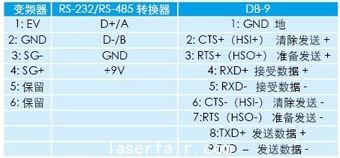

　　图4rs232/rs485转换器与变频器rs485连线图

　　3．1通讯格式说明

　　在本系统中，工控机与变频器通讯，工控机一侧不仅要设置相应的通讯参数，如通讯地址，波特率，数据位，停止位，变频器一侧也有一些参数需要设置。两者之间的通讯参数设置应一致。

　　3．2台达变频器的参数设置

　　台达变频器的参数设置如表2所示。

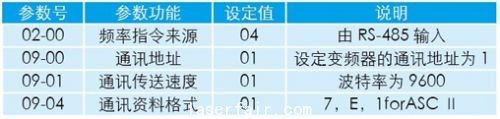

　　表2变频器通讯参数设置

　　参数设置完以后，变频器需要重新上电，新的参数才会被应用。
