1 引言

　　近年来可编程序控制器（plc）以及变频调速技术日益发展，性能价格比日益提高，并在机械、冶金、制造、化工、纺织等领域得以普及和应用。为满足温度、速度、流量等工艺变量的控制要求，常常要对这些模拟量进行控制，plc模拟量控制模块的使用也日益广泛。

　　通常情况下，变频器的速度调节可采用键盘调节或电位器调节方式，但是，在速度要求根据工艺而变化时，仅利用上述两种方式则不能满足生产控制要求，因此，我们须利用plc灵活编程及控制的功能，实现速度因工艺而变化，从而保证产品的合格率。

2 变频器简介

　　交流电动机的转速n公式为：

　　由转速公式可见，改变三相异步电动机电源频率，可以改变旋转磁通势的同步转速，达到调速的目的。额定频率称为基频，变频调速时，可以从基频向上调（恒功率调速），也可以从基频向下调（恒转距调速）。因此变频调速方式，比改变极对数p和转差率s两个参数简单得多。同时还具有很好的性价比、操作方便、机械特性较硬、静差率小、转速稳定性好、调速范围广等优点，因此变频调速方式拥有广阔的发展前景。

3 plc模拟量控制在变频调速的应用

　　plc包括许多的特殊功能模块，而模拟量模块则是其中的一种。它包括数模转换模块和模数转换模块。例如数模转换模块可将一定的数字量转换成对应的模拟量（电压或电流）输出，这种转换具有较高的精度。

　　在设计一个控制系统或对一个已有的设备进行改造时，常常会需要对电机的速度进行控制，利用plc的模拟量控制模块的输出来对变频器实现速度控制则是一个经济而又简便的方法。

　　图1 对变频器进行速度控制的信号输出

　　下面以三菱fx2n系列plc为例进行说明。同时选择fx2n-2da模拟量模块作为对变频器进行速度控制的控制信号输出。如图1所示，控制系统采用具有两路模拟量输出的模块对两个变频器进行速度控制。

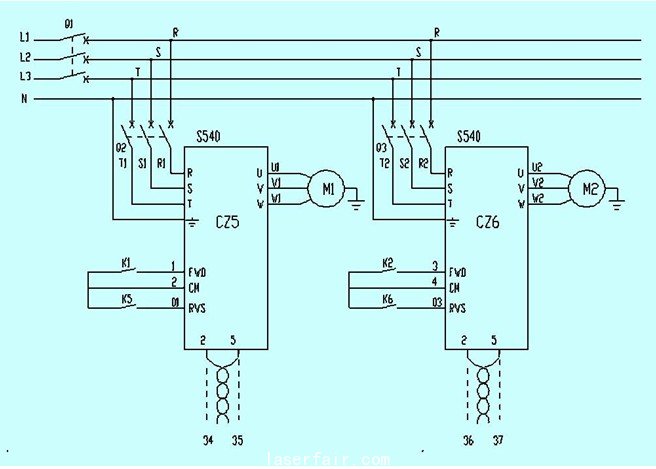

　　图2 变频器的控制及动力部分接线图

　　图2为变频器的控制及动力部分，这里的变频器采用三菱s540型，plc的模拟量速度控制信号由变频器的端子2、5输入。
