2．CRC校验子程序（SBR0）

　　英威腾CHV系列矢量变频器内置的MODBUS协议采用RTU传输格式，该格式使用CRC校验方式对每次发出或接收的数据帧进行校验。因此，该子程序使用了多个局部变量，以方便其它子程序调用。

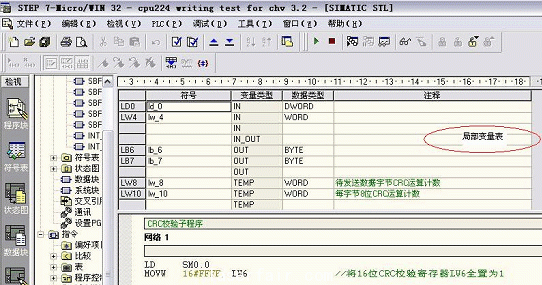

　　在西门子STEP 7-Micro/Win 编程环境下（如图一），需要在该子程序的局部变量表中预先设定以下局部变量：

　　（1）输入型局部变量（VAR_INPUT）

　　1d_0:DWORD; // 待发送数据地址指针变量

　　lw_4:WORD; // 待发送数据字节个数变量

　　（2）输出型局部变量（VAR_OUTPUT）

　　lb_6:BYTE; // CRC校验值高位变量

　　lb_7:BYTE; // CRC校验值低位变量

　　（3）临时局部变量（VAR）

　　lw_8:WORD; // 待发送数据字节个数计数变量

　　lw_10:WORD; // 待发送数据每字节8位二进制数计数变量

　　Network 1

　　LD SM0.0

　　MOVW 16#FFFF， LW6 //将16位CRC校验寄存器LW6全置为1

#p#分页标题#e#　　Network 2

　　LD SM0.0

　　FOR LW8， +1， LW4 //对待发送数据字节个数（LW4）计数（LW8）循环

　　Network 3

　　LD SM0.0

　　XORB *LD0， LB7 //使待发送数据的第一个字节（*LD0）与

　　//CRC校验寄存器低位字节（LB7）进行异或运算

　　Network 4

　　LD SM0.0

　　INCD LD0 //ld_0指向待发送数据的下一个地址

　　Network 5

　　LD SM0.0

　　FOR LW10， +1， +8 //对每字节8位二进制数计数（LW10）循环

　　Network 6

　　LD SM0.0

　　SRW LW6， 1 //CRC校验寄存器LW6右移一位

　　Network 7

　　LD SM1.1 //若移位后的溢出值SM1.1为1

#p#分页标题#e#　　XORW 16#A001， LW6 //则使值16#A001与LW6进行异或运算

　　Network 8

　　NEXT //结束每字节8位二进制数计数循环

　　Network 9

　　NEXT //结束每数据帧字节个数计数循环

    3． 初始化子程序（SBR1）

　　该程序在PLC的第一个扫描周期运行，主要是设置CPU224自由端口的通信格式、数据接收格式及复位各寄存区（参见西门子S7-200编程手册）。

　　通信格式内容包括：波特率9.6K、每字节位数8位、偶校验等（注意与变频器一致）。

　　数据接收格式完全参照MODBUS RTU格式设定，以不少于3.5个字节传输时间的通信口空闲间隔作为数据接收的开始及结束信号。根据协议，PLC在准备接收数据前会先监测通信口是否空闲，如连续空闲时间超过了3.5个字节的传输时间，则PLC默认数据接收开始，此后通讯口上出现的信息即被认为是一个数据帧的内容。同理，随着一个数据帧的最后一个字节传输完成，又会出现一个3.5字节传输时间的空闲间隔，来表示一个数据帧传输的结束。（参见MODBUS协议标准及CHV系列矢量变频器通讯卡使用说明书）

　　对9.6K的通信波特率来说，3.5个字节传输时间约为5ms左右。因该程式的每个指令只准备接收一个数据帧的回馈信息，所以接收数据前的空闲检测时间可设为0，即PLC在发出数据后立即开始接收数据，但一个数据帧的传输结束空闲检测时间仍需设为5ms以上。

　　Network 1

　　LD SM0.0

　　MOVB 16#49， SMB30 //设置自由通信口格式

　　MOVW +0， SMW90 //空闲行间隔检测时间0ms

　　MOVW +5， SMW92 //字符间定时器超时检测时间5ms

　　MOVB 20， SMB94 //接收信息的最大缓冲区20字节#p#分页标题#e#

　　MOVB 148， SMB87 //设置自由通信口的数据接收格式

　　FILL +0， QW0， 1 //输出印象寄存区复位

　　FILL +0， MW0， 1 //标志寄存区复位

　　FILL +0， VW100， 5 //发送缓冲区复位

　　FILL +0， VW200， 5 //接收缓冲区复位

　　ATCH INT_0， 23 //接收完成中断

　　ATCH INT_1， 9 //发送完成中断

　　ENI //在全局启用中断
