因为PLC具有控制能力强、可靠性高、配置灵活、编程简单、使用方便、易于扩展等优点，成为了当今及今后工业控制领域的主要手段和自动化控制设备。在许多行业的工业控制系统中，温度控制都是要解决的问题之一。在一些热处理行业，由于使用简单的温控仪表和温控电路进行控制，存在控制精度低、超调量大等缺点，这样就造成了产品质量不高，能源浪费等问题。

　　基于PLC在工业控制领域的普及性和温度控制的重要性，设计了一个基于PLC的智能温度控制系统，具有很广的应用空间。同时，由于PLC具有自身的一些缺点，即数据的计算处理和管理能力较弱，不能提供良好的用户界面，因此妨碍了对现场温度变化的跟踪与监控，而计算机可以很好的弥补的这一缺点。用计算机与PLC组成的主从式实时监控系统，能够充分发挥各自在工业控制中的优势，实现分散控制、集中监控等全新功能。本系统采用西门子公司S7-200系列PLC，通过PLC串口通讯与计算机连接，监控界面友好，运行稳定。

　　1 PLC温度控制系统

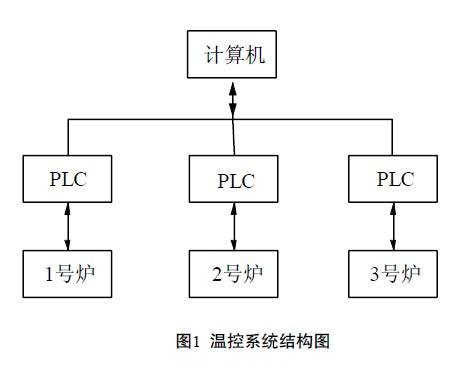

　　在锅炉温度控制系统中，电加热锅炉是过程控制工业中常用的设备，其温度控制也是过程控制的一个重点。PLC温度控制系统的结构如图1所示，PLC通过加热棒及风扇分别控制炉子的加热及降温。计算机则实现目标温度的设定、动态显示、参数的设定等功能，从而实现实时温度监控。

    2 系统构成

　　信号处理、温度调节等功能。在一个温度控制系统一般具有温度信号采集、PLC的温度控制系统中度信号的采集可以使用常用的温度传感器(热电偶、热电阻)。由温度传感器检测来的信号不是标准的电压(电流)信号，不能直接送给A/D转换模块。因此温度传感器采集到的温度信号要经过变送器的处理后才能被A/D转换器识别并转换为相应的数字信号。根据所使用的温度传感器选用对应的温度变送器。S7-200系列PLC常用的模拟量输入输出混合模块为EM235，EM235为4路模拟量输入，1路模拟量输出。PLC对温度信号进行处理后，通过模拟量模块输出电流信号，电流信号可以通过调压器来控制电源的开度(即一周期内的导通比率)，从而控制电源的输出功率。加热器根据电源输出功率调节加热强度，从而达到温度调节的效果。其系统如图2所示。
