教程：非球面透镜

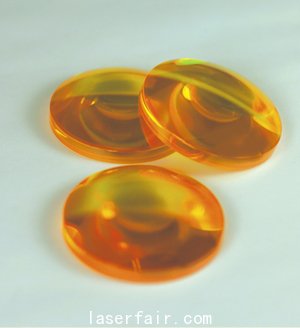

在光学系统中使用非球面的表面，可以在光斑大小方面取得更好的性能，或是在系统中只需使用较少的元件即可取得与原先类似的性能。用常规的抛光流程是很难制作出这些非球面表面的。贰陆公司的金刚石切削设施中包括两轴机床，它们可以制作具有非球面几何结构的精确光学元件表面。适于进行此类机械加工的红外材料有锗、硒化锌、硫化锌和硅。

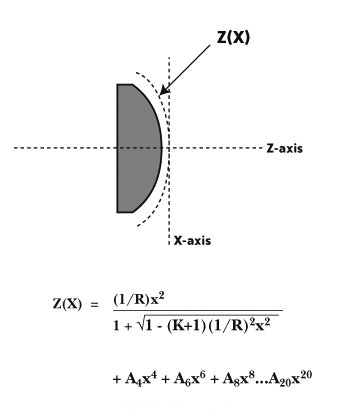

下面的草图显示的是一个平凸型非球面透镜部件，包括各个非球面曲线参数的定义。

其中：

• R 为顶点的曲率半径 （基圆半径）
• K 为圆锥常数
• A4...A20 为非球面系数

对于只含有一个元件的透镜设计，设计者可以使用一个非球面表面以校正球差，这样，理论上的光斑大小只受到衍射作用的限制。下表显示的是，当一束在1/e2点处直径为 21 mm 的高斯光束（ M2=1）照射在焦距为 2.50” 的各种透镜上时形成的理论光斑大小。
