QC20-W 新型无线球杆仪

雷尼绍宣布继信誉良好的QC10球杆仪系统之后推出新一代产品。QC10球杆仪在全球广泛应用于机床精度和伺服控制性能评估。

QC20-W球杆仪采用雷尼绍全新设计、开发的直线位移传感器和蓝牙 (Bluetooth™) 无线技术。这种设计具有使用方便和耐用性强的优点，从而使QC20-W可用于“防护门关闭”状态下进行测试，此前同类有连线的系统需在“防护门开启”状态下测试，可能造成安全和程序上的问题。

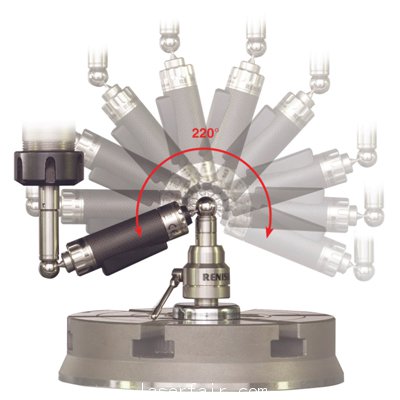

新型设计使球杆仪能够以某一参考点为中心对XY、YZ、ZX 3个正交平面进行测试。单个简单的硬件设置意味着测试更快捷，并能创建典型的位置精度空间测量。QC20-W球杆仪保留了简单数控机床圆检验程序的原理和功能强大的软件。这些优点结合在一起，可以快速诊断和量化机床定位误差，包括伺服不匹配、爬行误差、反向间隙、重复精度和比例不匹配，以及几何精度误差，然后给出总体圆度误差值。

Ballbar20系统软件功能大幅增强，测试和报告的灵活性更强。QC20-W组件存放在一个全新设计的坚固的系统便携箱中，箱子中还为最常用的附件预留了空间。

为保证数以千计的QC10系统现有用户的利益，雷尼绍尽力地保证新系统与QC10系统的向下兼容性。在与现有QC10系统共同工作时，这将大大降低升级成本并减少因此带来的工作中断时间。

球杆仪长度与QC10相同，因此所有现有测试程序，包括测试模版、数控程序和工作及测试步骤均可延用。升级时只需稍加培训，重点熟悉新功能即可。由于Ballbar20软件与QC10系统兼容，其测试文件格式保持不变。因此，机床的新老测试记录均可使用同一个软件来分析。

已有QC10球杆仪的用户可以极具竞争力的价格来购买升级组件，这对那些准备花钱重新校准其现有QC10球杆仪的用户来说更具吸引力。标准的升级组件配置中包括一个配装到现有QC10便携箱的海绵插件；而作为选件提供的新附件则包括新的系统便携箱和用于新型3平面测试的附加硬件。

15年来，雷尼绍的QC10伸缩式球杆仪作为专用诊断工具赢得广泛认同，被认为是最佳、最实用的快速检测机床综合性能的方法。新型QC20-W系统确保了雷尼绍将继续扩大其在业内的领先地位。
