焊接监控仪用来监控焊接过程中焊接头的温度，达到焊条瞬间融化所需要的温度，提高待焊接器件的焊接质量，从而提高整个产品的品质。对于温度越高的物体辐射出的中波热辐射能量越强，在此选取的是波长为1-5微米的中波红外探测器，该探测器高速非制冷，可以及时有效捕获焊接头高温信息，产品体积小。此产品针对自动化焊接工厂，如机器人焊接。产品组成如下：

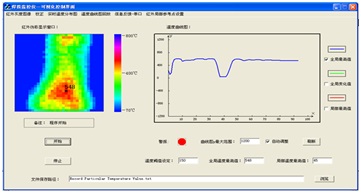

中红外相机                            可视化控制界面

产品工作原理：

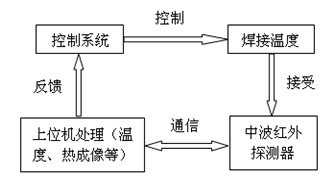

工作原理示意图

通过中波红外探测器探测激光焊接温度的热辐射能，将数据信息传给上位机进行一系列处理，处理后的温度信息反馈给下位机控制系统，由控制系统调节激光输出功率，控制激光焊接温度。

产品特点：

·选用高帧频中波红外探测器，能够及时有效捕获激光焊接过程高温信息。

·该探测器非制冷，体积较小，安装方便。

·监控激光焊接温度范围广，可高达2000℃。

·在线实时监控并反馈激光焊接温度信息，实现激光焊接过程自动化。

·由上位机控制，可以实现远程焊接现场监控。

产品技术参数：

中红外探测器：型号MATRIX 1024 CORE-S

像素32×32

                帧速率最大：100fps（另有最大2000fps可供选择）

                  波长：1～5um

中波红外镜头：波长3～5um

              焦距48mm

（可根据用户需求定制）

系统通信和控制：USB2.0 全速

电源：USB 供电（5VDC,0.5A）

软件：配套软件套件（可通过串口通信反馈信息）
