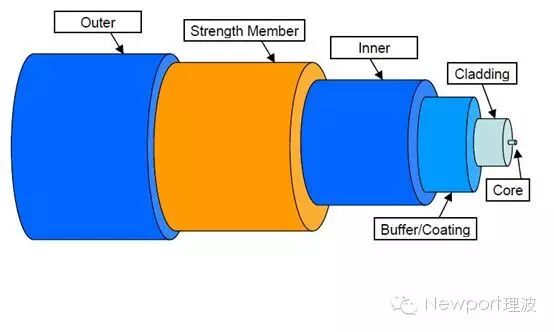

图1 典型光纤结构图（单模光纤，纤芯直径~ 9 um，包层直径~ 125 um）

 光纤具有多种接头类型，适用于不同的领域。常见的接头类型包括SMA，ST，FC，SC和LC，详细介绍如下。

SMA型光纤接头

SMA是Sub Miniature A的缩写，插芯直径3.14 mm。由不锈钢结构和低精度螺纹组成，这种连接头主要用于大功率激光光束与大纤芯多模光纤耦合，适用于医学、生物医学和工业应用中的激光光束传输系统。SMA接头典型插入损耗大于1 dB。

ST型光纤接头

ST是Straight Tip的缩写，插芯直径2.5 mm。ST接头广泛应用于室外和室内光纤局域网。高精度、陶瓷插芯使其同时适用于多模和单模光纤。螺丝扣耦合方式（推动并旋转锁紧接头）可防止耦合过紧从而破坏光纤端面。ST接头插入损耗小于0.5 dB，通常为0.3 dB。

FC型光纤接头

FC 是Ferrule Connector的缩写，插芯直径2.5 mm。FC光纤接头最早由日本NTT研制，主要用于光纤设备、单模光纤器件和高速光纤通信连接装置。这种高精度陶瓷插芯光纤接头有一个防旋转键，降低旋转调节自由度，减少光纤端面损伤。FC接头光纤端面对微尘比较敏感，而且容易产生菲涅尔反射，回波损耗大。之后改进了端面插针处理方式，使得插入损耗和回波损耗性能有了较大改善。这个光纤接头也有多模版本。FC光纤接头典型的插入损耗大约为0.3 dB。

SC型光纤接头

SC是Subscriber Connector的缩写，插芯直径2.5 mm。SC光纤接头由日本NTT研制，在单模光纤通讯和模拟有线电视等领域中应用广泛。高精度陶瓷插芯结构便于光纤准直。光纤接头外部成矩形结构，采用耐高温、不易氧化的工程塑料制备。紧固方式为插拔销栓式，不需要旋转。此类光纤接头安装密度高。SC光纤接头典型的插入损耗大约为0.3 dB。

LC型光纤接头

LC是Lucent Connector的缩写，插芯直径1.25 mm。LC光纤接头是贝尔研究所研制出来的，采用模块化插孔栓，插芯直径是普通FC和SC尺寸的一半，可以提高光纤配线架中光纤接头的密度。

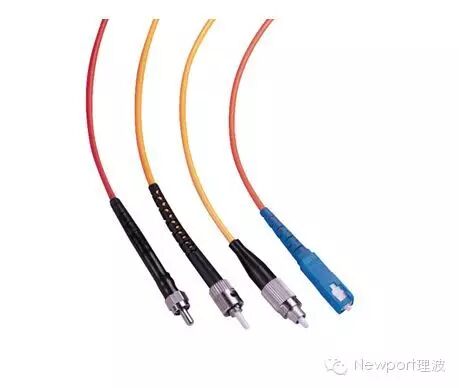

图2 光纤接头（从左到右依次为SMA、ST、FC和SC光纤接头）

光纤接头端面处理

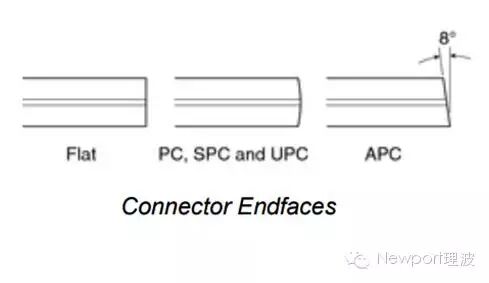

图3 光纤端面

光纤接头一旦确认，接头端面质量将决定其回波损耗，也称背向反射。背向反射是指有多少比例的光被连接器接头的端面反射，背向反射越小越好。最小化背向反射在高速和模拟光纤连接应用中具有十分重要的意义。光纤端面处理方式主要有PC、SPC/UPC和APC。

PC是Physical Contact的缩写，这种抛光方式形成微凸型光纤端面。当进行光纤连接时，可在端面间形成紧密接触，消除了光纤-空气界面，背向反射约-30 dB ~ -40 dB。在大部分应用中，PC抛光是最受欢迎的接头端面处理方式。

SPC/UPC是Super Physical Contact /Ultra Physical Contact的缩写，相比PC端面处理方式，延长了端面抛光周期，提高了光纤端面质量，背向反射分别为-40 ~ -55 dB和<-55 dB。这两种抛光方式用于高速、数字光纤传输系统。

APC是Angled Physical Contact的缩写，光纤微球型端面与陶瓷体端面成8°斜角，减少反射这种端面研磨方式背向反射小于-60 dB。

不同的接头原则上不能混接，但PC、SPC和UPC的光纤端面都是平面的，差别在于端面抛光质量，所以PC、SPC和UPC混接不至于对接头形成永久性的物理损伤。APC则不同，它的端面成8°斜角，如果直接用法兰盘将APC与PC混接，就会损坏接头的光纤端面。它们之间必须通过PC到APC转换的光纤跳线连接。

在尾纤接头标注中我们常看到FC/PC、FC/APC等：

“/”前面表示尾纤的接头型号；

“/”后面表示光纤界面处理方式。

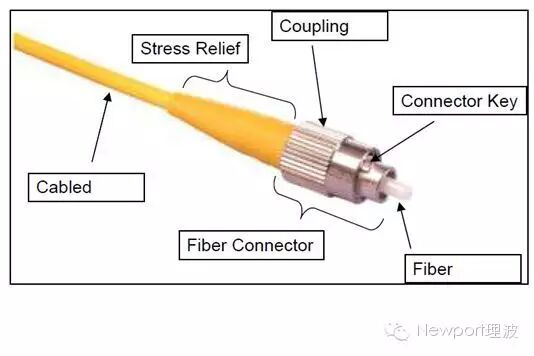

图4 光纤接头（FC/PC光纤）

目前Newport能够提供多种光纤，包括单模、多模光纤，保偏光纤，光子晶体光纤，波长覆盖紫外到近红外波段，并且提供接头定制化服务。
